1 編制依據及引用標準
1.1設計院圖紙：
1.1.1《D1302 全廠電纜阻燃措施》
1.2《電氣裝置安裝工程質量檢驗及評定規程》DL/T5161.5-2002
1.3《電力建設安全工作規程》DL5009.1-2002
1.4公司《質量、職業健康安全、環境管理程序文件匯編》（REV4.1版）
1.5《中華人民共和國工程建設標準建設強制性條文》第三篇電氣、輸變電工程（2006年版）
1.6《火力發電機組施工創優工藝質量手冊》
1.7《施工組織總設計》
2 工程概況及施工范圍
2.1工程概況：
電纜防火阻燃是火電機組防止電纜起火，阻止電纜起火蔓延的一項最主要措施，電纜防火阻燃也是工程建設強制性條文中很重要的一項條文。電纜防火阻燃是一項直接關系到火電機組安全、穩定、可靠運行的一項很重要措施，也是很重要的一項施工安裝項目。
2.2 施工范圍
工程名稱：
建設地點：
規劃容量：
3 施工作業人員配備與人員資格
3.1參加作業人員配置：

?

?5 施工條件及施工前準備工作準備
5.1電纜防火施工前應進行工序交接，確認電纜防火施工區域內的電纜敷設基本完成，各類屏、柜、盤、臺、箱內電纜接線工作已完成后方可施工。
5.2防火施工前，施工人員應熟悉電纜防火設計施工圖，明確掌握各部分電纜防火設計施工的區域、設計要求。
5.3施工人員施工前應對防火材料進行檢查，熟悉電纜防火材料的特性

及使用方法。
5.4廠用受電后，進入配電室和已帶電盤柜內施工，必須先開好工作票，施工時設立監護人。
5.5施工工機具、材料已準備就位。
6 作業程序、方法及要求

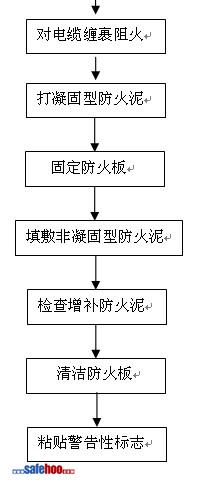

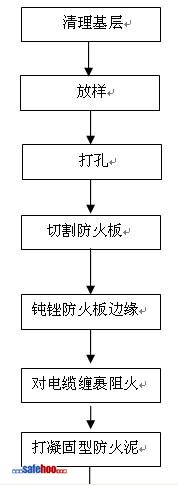

6.1施工作業程序流程圖：
?

??6.2作業內容及要求
電纜防火應符合設計圖紙要求并結合火力發電廠的實際情況，主要采取 “封”“堵”“隔”“涂”等技術措施。
6.3 封堵點要求
6.3.1防火隔板的施工，應符合下列規定：
1）、安裝前應檢查隔板外觀質量情況；
2）、當隔板在支架上安裝時，在每檔支架托臂上設置兩付專用掛鉤螺栓，使隔板與電纜支（托）架固定牢固；并使隔板垂直或平行于支架，整體應確保在同一水平面上。螺栓頭外露不宜過長，采用專用墊片。如遇橋架或支架不平整時，安裝時應校正；
3）、隔板間聯系處應有50mm左右搭接，用螺栓固定，采用專用墊片，安裝的工藝缺口及縫隙較大部位用有機防火材料封堵嚴實；
4）、用隔板封堵孔洞時應固定牢固，固定方法應符合設計要求。
