(2)確定轉子繞組接地點徑向位置的方法
　　

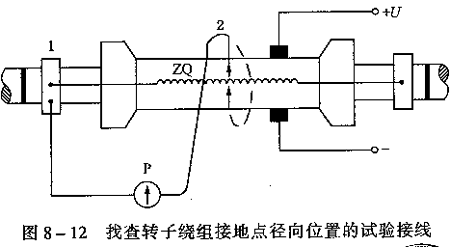

　　查找轉子繞組接地點徑向位置的試驗接線如圖8—12
?

　　其試驗方法是，在轉子的兩個磁極(即兩個大齒)上加直流電壓，調整電流不小于500A。將檢流計P的一端接轉子一側的滑環，如圖8—12中的1，檢流計的另一端2，在已經確定接地點的軸間位置，沿圓周移動，找出檢流計指示為零的點。若有兩個點使檢流計的指示為零時，應將直流電源的兩個電極改接在與磁極中心面垂直的兩側對稱的小齒上，再按上述方法找出檢流計指示為零的點，前后兩次零值的重合處，即為接地點k所在的槽位。然后，取下轉子護環，對轉子繞組ZQ施加直流電壓，用電壓表測量接地槽線圈每匝對軸(地)的電位，電壓表指示為零(或接近于零)的線匝，即為接地線匝。
　　
　　試驗時必須注意的是，因為通人轉子軸的電流很大，所以電源引線與軸的接觸必須緊密、牢固，以免燒損轉子軸；試驗結束時，必須先把電流減小為零，才能斷開直流電源，嚴禁突然切斷電源，以免在轉子繞組上感應過電壓，損壞繞組絕緣，為防止萬一，試驗時，必須將轉子兩滑環短接。
