(1)試驗接線
　　

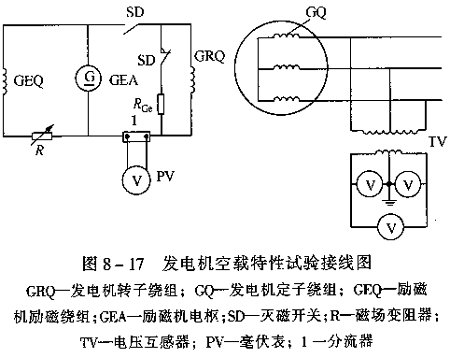

　　發電機空載特性試驗接線如圖8—17所示。

　　(2)試驗步驟
　　
　?、侔磮D8—17接線。
　　
　　②將自動調整勵磁裝置放在手動位置，退出強行勵磁和強行減磁裝置，將磁場變阻器R調至最大位置，將差動、過流、接地保護投入運行。
　　
　?、蹖l(fā)電機升速至額定轉速，且保持不變。
　　
　?、芎仙蠝绱砰_關SD，調節磁場變阻器，慢慢調節勵磁電流，逐漸增加勵磁電壓，每增加額定電壓的10％～15％，應停留片刻，同時讀取并記錄各儀表的讀數和轉速值；定子電壓的最高值應該是汽輪發電機電壓升至額定電壓的130％，帶變壓器時為110％的額定電壓，水輪發電機電壓升至額定電壓的150％(以不超過勵磁電流為限)。
　　
　?、輰τ性验g絕緣的發電機結合進行匝間耐壓試驗時，應在最高試驗電壓下進行，持續時間為5min。
　　
　?、拗饾u減少勵磁電流，降低定子電壓，每減少額定電壓的10％-15％應停留片刻，讀取并記錄各儀表的指示值和轉速，當磁場變阻器退至電阻最大時，拉開滅磁開關。
　　
　?、呃_滅磁開關后，保持額定轉速，在定子繞組的出線處測量殘余電壓。
