３、機房地網組成：機房地網應沿機房建筑物散水點外設環形接地裝置，同時還應利用機房建筑物基礎橫豎梁內二根以上主鋼筋共同組成機房地網。當機房建筑物基礎有地樁時，應將地樁內2根以上主鋼筋與機房地網焊接連通。
　　當機房設有防靜電地板時，應在地板下圍繞機房敷設閉合的環形接地線，作為地板金屬支架的接地引線排，其材料為銅導線，截面積應不小于50mm2，并從接地匯集線上引出不少于二根截面積為50～75mm2的銅質接地線與引線排的南、北或東、西側連通。
　　４、對于利用商品房作機房的移動通信基站，應盡量找出建筑防雷接地網或其它專用地網，并就近再設一組地網，三者相互在地下焊接連通，有困難時也可在地面上可見部分焊接成一體作為機房地網。找不到原有地網時，應因地制宜就近設一組地網作為機房工作地、保護地和鐵塔防雷地。工作地及防雷地地網上的引接點相互距離不應小于5m，鐵塔尚應與建筑物避雷帶就近兩處以上連通。
　　５、鐵塔地網的組成：當通信鐵塔位于機房旁邊時，鐵塔地網應延伸到塔基四腳處1.5m遠的范圍，網格尺寸不應大于3m×3m，其周邊為封閉式，同時還要利用塔基地樁內2根以上主鋼筋作為鐵塔地網的垂直接地體，鐵塔地網與機房地網之間應每隔3～5m相互焊接連通一次，連接點不應小于二點。當通信鐵塔位于機房屋頂時，鐵塔四腳應與樓頂避雷帶就近不少于二處焊接連通，同時宜在機房地網四角設置輻射式接地體，以利雷電流散流。
　　６、變壓器地網的組成：當電力變壓器設置在機房內時，其地網可合用機房及鐵塔地網組成的聯合地網；當電力變壓器設置在機房外，且距機房地網邊緣30m以內時，變壓器地網與機房地網或鐵塔之間，應每隔3～5m相互焊接連通一次（至少有兩處連通），以相互組成一個周邊封閉的地網。
　　７、當地網的接地電阻值達不到要求時，可擴大地網面積，即在地網外圍增設1圈或2圈環形接地裝置。環形接地裝置由水平接地體和垂直接地體組成，水平接地體與地網宜在同一水平面上，環形接地裝置與地網之間以及環形接地裝置之間應每隔3～5m相互焊接接連通一次；也可在鐵塔四角設置輻射式延伸接地體，延伸接地體的長度宜限制在10～30m以內。
　　
　　（二）接地體
　　
　　１、接地體宜采用熱鍍鋅鋼材，其規格要求如下：
　　鋼管Φ50mm，壁厚不應小于3.5mm
　　角鋼不應小于50mm×50mm×5mm
　　扁鋼不應小于40mm×4mm
　　２、垂直接地體長度宜為1.5～2.5m，垂直接地體間距為其自身長度為1.5～2倍。若遇到土壤電阻率不均勻的地方，下層的土壤電阻率低，可以適當加長。當垂直接地體埋設有困難時，可設多根環形水平接地體，彼此間隔為1～1.5m，且應每隔3～5m相互焊接連通一次。
　　３、在沿海鹽堿腐蝕性較強或大地電阻率較高難以達到接地電阻要求的地區，接地體宜采用具有耐腐、保濕性能好的非金屬接地體。
　　４、接地體之間所有焊接點，除澆注在混凝土中的以外，均應進行防腐處理。接地裝置的焊接長度：對扁鋼為寬度的2倍，對圓鋼為其直徑為10倍。
　　５、接地體的上端距地面不應小于0.7m，在寒冷地區，接地體應埋設在凍土層以下。
　　
　　（三）接地線和接地引入線
　　
　　１、接地線宜短、直、載面積為35～95mm2，材料為多股銅線。
　　２、接地引入線長度不宜超過30m，其材料為鍍鋅扁鋼，截面積不宜小于40mm×4mm或不小于95mm²的多股銅線。接地引入線應作防腐、絕緣處理，并不得在暖氣地溝內布放，埋設時應避開污水管道和水溝，裸露在地面以上部分，應有防止機械損傷的措施。

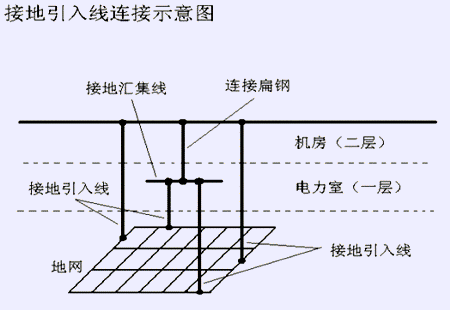

　　３、接地引入線由地網中心部位就近引出與機房內接地匯集線連通，對于新建站不應小于二根。詳見圖所示。
　　
　　（四）接地匯集線
　　
　　接地匯集線一般設計成環形或排狀，材料為銅材，截面積不應小于120mm2，也可采用相同電阻值的鍍鋅扁鋼。
　　機房內的接地匯集線可安裝在地槽內、墻面或走線架上，接地匯集線應與建筑鋼筋保持絕緣。
　　
　　（五）接地電阻
　　
　　１、移動通信基站地網的接地電阻值應小于5Ω，對于年雷暴日小于20天的地區，接地電阻值可小于10Ω。
　　２、架空電力線與電力電纜接口處的保護接地以及電力變壓器（100KVA以下）保護接地的接地電阻值應小于10Ω。
　　３、架空電力線上方的避雷線及增裝在高壓線上的避雷器的接地電阻值，其首端（即進站端）應小于10Ω，中間或末端于小30Ω。
　　
　　（六）防止ＳＰＧ對ＤＣＧ地電位反擊的措施
　　
　　目前ＩＥＣ標準及國際GB50057--94都推薦采用綜合地網，但是，某些單位及某些設備制造商仍在強調采用獨立的直流電網。據國際有關專家統計，微電子設備遭受雷電危害，大約有60％是來自地電位反擊。所以針對目前具體情況，提出以下防止SPG對DCG地電位反擊的措施。
　　假設大廈公用防雷地網SPG沖擊接地電阻值為4Ω，一個中等（40KA）的直擊雷擊中大廈屋頂防雷針系統，40KA雷電浪涌電流通過避雷針、引下線（有可能是大廈結構鋼筋）、地網泄入大地，在地網接地電阻（4Ω）上形成瞬時電壓降4×40000＝160kv，即16萬伏高壓。機房內微電子設備，正常不帶電的金屬外殼保護接地（SPG），此時電位為160KV，而微電子設備內部電路接直流地（DCG），其電位為"0"伏，微電子設備的內外電位差達160KV高壓，必毀無疑！而且是毀壞機房內一大批設備。
　　既要保持獨立設置的直流工作地網抗干擾的優越性，又要防止大廈遭直擊雷時破壞性的地電位反擊，最合理的措施是在DCG入室處C點，接一地網連結保護器SGP1（100KA）或低壓電源避雷器DC98（220V），其接地點接到SPG系統的D點。在未遭直擊雷的絕大多數情況下，由于地網連結器的氣體放電管起隔離作用或DS98開路，SPG與DCG是兩套互相獨立的地網，直流地網可以照常發揮其抗干擾的優越性；在遭直擊雷的特殊情況下，地網連結器中氣體放電管放電或DS98內部MOV元件導通（忽略殘壓），故相當于SPG與DCG構成瞬時等電位體，機房內所有微電子設備都可避免因地電位升高而引起的損壞，如圖所示。
?
