??? 概述

???? 渭河發電廠三期2′300MW機組，采用東方鍋爐廠生產的DG1025/18.2-II6型亞臨界、中間再熱、自然循環、全懸吊、平衡通風、燃煤汽包爐。制粉系統采用筒式鋼球磨、乏氣送粉、中間貯倉式系統。采用四角噴燃切圓燃燒，由五層（甲、乙、丙、丁、戊、己）二十只煤粉燃燒器和四層（AB、BC、CD、DE）十六只油燃燒器組成。每一只煤粉燃燒器和油燃燒器均單獨設有火焰監視器，在線監視每只燃燒器的燃燒情況并參與鍋爐爐膛安全保護，避免在點火或故障熄火時引起爐膛爆燃鍋爐打炮事故。鍋爐BMS系統采用美國Baily公司的Infi-90控制系統，#6爐自投產以來，經常有給粉機無規律、突然跳閘，有時導致鍋爐滅火。隨著電力工業改革深入，機組商業化的投運，機組調峰力度不斷加大， 給粉機的跳閘已成為機組安全運行道路上的絆腳石，直接影響機組正常運行，為了徹底解決這一技術難題，我們對Infi-90控制系統進行了認真分析和不斷的摸索，找到了解決問題的辦法。現將處理過程進行總結，和同行交流。

一、系統組成

Infi-90控制策略

???? 我廠Infi-90由11、13、15、17、21五個控制主模件及相應的I/O輸入、輸出子模件、端子連接單元等構成，分布在五個控制柜內。人機接口單元為數字邏輯站DLS，系統配置原理如圖1，??????????????
控制總線? MODULE BUS(1M波特)

擴展總線 EXPANDER BUS（500K波特）

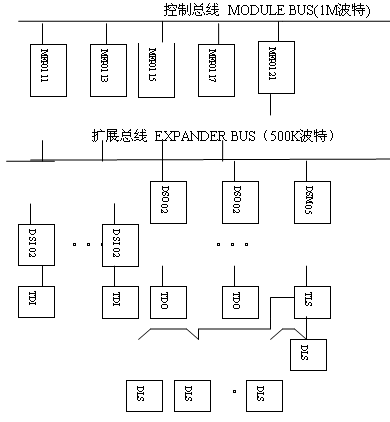

圖1? 系統配置原理圖

說明：

1、MFP01 多功能處理器，作為主模件
2、DSI02? 數字輸入子模件
3、DSO02 數字輸出子模件
4、DSM05 數字輸入、輸出子模件，用于數字邏輯站的接口
5、TDI??? 輸入端子板
6、TDO?? 輸出端子板
7、TLS??? 數字邏輯站接口板
8、DLS??? 數字邏輯站，人機接口單元

????? 運行人員通過數字邏輯站DLS實現鍋爐燃燒管理監視和控制。 21控制主模件為公用邏輯主模件，主要進行爐MFT的信號綜合處理及公用邏輯運算。其它主模件分別實現給粉機和燃油控制。

二、給粉機跳閘現象

??? 給粉機的跳閘現象通過人機接口面板數字邏輯站（DLS）反饋給運行人員，它的平面布置如圖2，
