3 遙控射釘刺錐的可靠性檢驗

　　這種以射釘槍原理制成的高壓電纜安全試扎裝置投入市場以來，由于其具有以火藥為動力、遠距離操作等特點，解決、消除了電纜刺錐難以刺入交聯聚乙烯電纜、工作人員距離地點較近等問題和安全隱患，受到了許多電纜施工、維護單位的歡迎，甚至將其作為電纜工作必備的安全工具之一。

　　但是，也有部分單位及電纜專家對這種安全裝置的可靠性提出了質疑。為了確保現場工作人員安全，有關部門對該裝置進行了檢驗。

　　3.1 現場實際檢驗

　　檢驗單位分別選取10kV三芯統包交聯聚乙烯電纜、110kVXLPE電纜各一段作為樣本進行檢驗。由于統包及單芯電纜在結構上具有相似性，因此檢驗結果適用于各電壓等級的該種類型的電纜。

　　3.2 現場檢驗方案

　　將10kV電纜固定在托架上，用遙控刺錐依次對準提前標好的試扎點垂直將射釘射入（每個試扎點相對偏移一定的角度，本次檢驗選取30°）。當12根射釘均勻射入電纜后，采用電鋸緊貼射釘位置將電纜切斷，通過觀察截面情況，對遙控刺錐可靠性進行檢驗。

　　將110kV電纜固定在托架上，用遙控刺錐垂直射入，采用電鋸緊貼射釘位置將電纜切斷，通過觀察截面情況，對遙控刺錐可靠性進行檢驗。

　　3.3 現場檢驗照片及分析

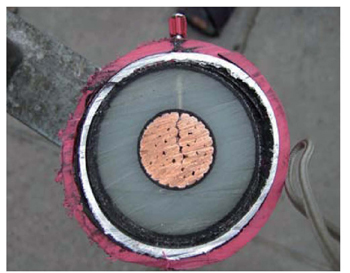

　　圖2～5為檢驗過程中具有代表性的四張照片。其中前三張為10kV統包電纜檢驗中，第一次、第三次、第五次試扎后的電纜斷面圖；圖5為110kV單芯電纜檢驗后的斷面圖片。

?

?

?

?
