熱力發電廠汽水管道振動是常見的威脅安全生產的因素，尤其對人身安全構成極大威脅。略陽發電廠5號機組除氧器化學除鹽水補水管就曾長期劇烈振動，并發生過補水逆止門爆炸停機事故。

1 振動概況

　　略陽發電廠5號機除氧器為東方鍋爐廠生產的高壓噴霧填料式除氧器，工作壓力0.49 MPa。為了提高系統補水安全性、操作性，增加了一條除鹽水補水管道至除氧器補水系統如圖1所示：



圖1 增加除氧器補水管后的補水系統

　　正常情況下，4，5號機除氧器并列運行，汽源由5號機5段抽汽提供，抽汽參數301℃，0.69 MPa，除鹽水補水壓力1.2 MPa，溫度20℃左右。

　　振動情況是，開始補水時振動幾下，補水中不振，補完后振動30～45 min，表現為劇烈的、如放炮似的連續間隔振動，整個管道從21 m除氧頭一直至0 m補水門處都在振顫，非常可怕，補水管道發生過多次不安全情況。在原因分析不準確情況下，將補水逆止門3次改變位置，改變與除氧頭的距離，提高逆止門壓力等級，但未取得任何效果。

2 原因分析

　　從振動發生在補水后30～45 min可以看出，問題應該出在補水逆止門后一段空管道內，而不是逆止門前滿水管道內。

　　振動機理分析認為：逆止門后φ108管道至除氧頭有4.2 m距離，補水后這段管道是低溫的，此時除氧頭上部是壓力0.49 MPa，溫度約200℃的蒸汽，查焓—熵圖其比容約為0.45m³/kg，這些蒸汽立即填充空管道，并急劇降溫凝結，凝結成0.001m³/kg的水滴，當一團蒸汽在管壁上凝結為水滴時，比容相差400多倍，則在汽團凝結成水后突然形成局部真空，周圍壓力蒸汽要來填充因凝結而形成真空的空間，形成巨大的沖擊，如此連續凝結沖擊，管壁也在升溫趨于平衡，這個過程造成了連續的劇烈振動。據專家計算，這種沖擊力量可達數十噸。

　　經過分析，可以看出振動來自管道內部，管道長度只是加大振動而已。另外，經檢查，除鹽水補水門確有少量泄漏，涼水不斷進入除氧頭，這又延續了振動的時間。

3 處理方案及實施

　　由原因分析可以看出，因為閥門微漏時有發生，故必須從根本上解決問題，并提高系統適應性。處理的思路只有一條，就是不給其汽水交匯凝結的空間。

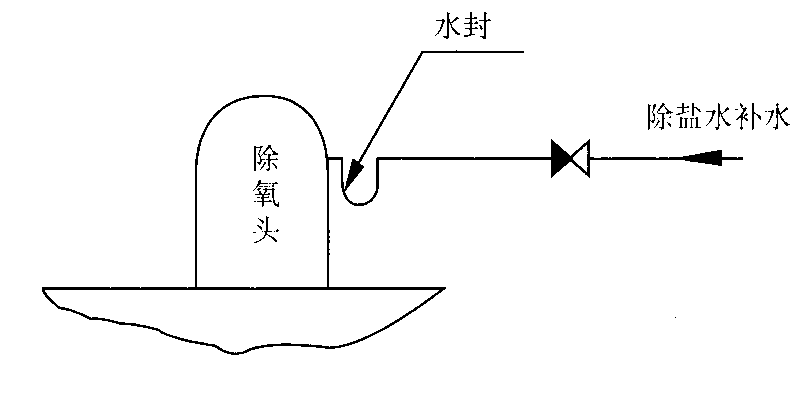

　　處理方案是，在緊貼除氧頭處，除鹽水補水管加一U型水封如圖2，這樣補水后，只有水封后很短約100 mm空管子空間，振動能量將大為減少。另外，U型水封還可以吸收來自管道的冷熱膨脹，保護焊口及逆止門。



圖2 改進方案示意

4 改進效果

　　實施后至今，1年多時間補水管道從未發生振動，各閥門管道也完好無損，收到了極好的效果。

　　事實上，火電廠許多汽水管道都存在振動，可應用類似手段，把參數相差較大的汽水介質交匯空間減小來消除振動，會收到事半功倍的效果。
