?概述（1）

???? 在石油生產設備設施的建設安裝和檢修過程中，經常需要動火的作業，為了保證動火作業安全，現場工程技術人員和施工人員根據作業流程及設備設施防護的不同需要，先后創造發明了防護盲板、防護接地、加裝管道掃線接口和絕緣螺栓防護等防護方法。經過多年的不斷改進和應用實踐證明，這些方法有效地保證了動火作業安全?，F簡要介紹它們的結構、用途和適用范圍，以便探討交流油田動火安全方法，為油田施工單位進行動火作業提供技術參考。
?
防護盲板（2）

??? 1 工業動火防護盲板結構和安裝位置

???? 工業動火防護盲板是指用石棉板（或其它絕緣材料）或金屬板制成的防護板，隔離于被防護位置法蘭之間，使其處于安全隔離狀態，保障動火安全。防護盲板按用途分為石棉盲板（或其他絕緣材料的盲板）和金屬盲板。

??? 2 石棉防護盲板的用途和使用方法

???? 石棉防護盲板主要應用于隔離動火一方與不動火一方隔離靜電、電焊機雜散電流和可燃氣體，保障動火方的安全。但石棉防護盲板承受力較小，它適宜加在管線法蘭之間和容器與管線及閘門與管線連接的法蘭之間（見圖1加石棉盲板示意圖）。

??? 3 金屬防護盲板的用途和使用方法

???? 金屬盲板主要應用于隔離動火一方與不動火一方的防護，防止在動火管線可能著火放炮時，保障動火安全，這種防護盲板可承受較大的壓力。金屬防護盲板一般加在管線與管線或容器與管線及閘門與管線連接的法蘭之間，見圖2加金屬盲板示意圖。

???

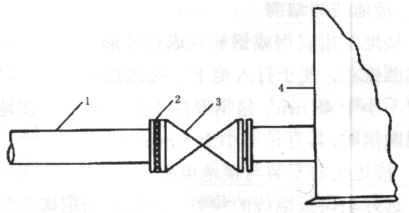

???? 圖1 加石棉盲板示意圖

???? 注：1——動火線；2——石棉盲板；3——閘門；4——油罐

???

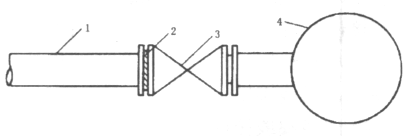

???? 圖2 加金屬盲板示意圖

???? 注：1——動火管線；2——金屬盲板；3——閥門；4——容器

??? 4 石棉盲板與金屬盲板合用的用途和使用方法

???? 石棉盲板與金屬盲板合用，主要應用于動火一方與不動火一方的安全隔離，防護因靜電、電焊機雜散電流和有可能著火放炮的情況，保障動火安全，這種防護有以上兩種盲板的特點，加的位置同上述兩種盲板相同。見圖3加金屬和石棉盲板示意圖。

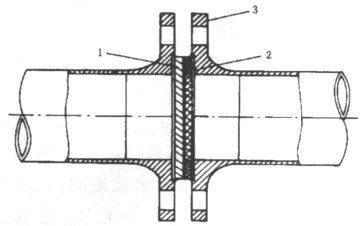

???? 圖3 加金屬和石棉盲板示意圖

???? 注：1——金屬盲板；2——石棉盲板；3——法蘭
