防護接地（3）

??? 1 防護接地的概念

???? 工業動火中的防護接地是指為防止被動火設備因電焊機雜散電流引起火災而設置的專用接地線，把雜散電流引入大地，是保障動火作業安全的一種常用措施。雜散電流是指沿非規定通路流動的電流。電焊機雜散電流是其中的一類。由于人們對它的流動范圍缺乏深入的研究，不清楚雜散電流的流動范圍和危害程度，因此，防護接地線的精確防護范圍有待我們今后進一步研究探討。

??? 2 接地線的結構

???? 接地線用扁鋼或鋼筋制成長桿形，一頭呈扁錐狀或圓錐狀，便于打入地下。接地線選用扁鋼時截面積不小于48mm2，扁鋼厚主不小于4mm；接地線選用圓鋼時，其直徑不小于8mm。

??? 3 接地線的安裝與接地電阻

???? 選好裝設接地線的位置，將接地線用榔頭打入地下，接地線埋入深度不得小于0.6m；接地線與動火管線或設備的連接應用螺栓連接或氣焊焊接，嚴禁用電焊焊接。接地電阻應≤10Ω。

???? 若接地電阻過大可對埋設接地線的土壤澆水增濕。動火接地線見圖4動火接地線示意圖。

???

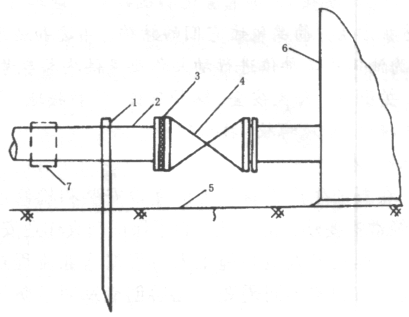

???? 圖4 動火接地線示意圖

???? 注：1——接地線；2——管線；3——石棉盲板；4——閘門；5——大地；6——油罐；7——動火點

?加裝管道掃線接口（4） ?

??? 1 加裝管道掃線接口的概念

???? 管道掃線接口是指在管道上設置的可控制通向管道內的接口。這種接口既可以用于管道的排空，又可以利用此接口輸入氣體或液體對管道進行掃線。這樣的掃線接口有的是在建造流程時設置上的。但有時因工程改造需要和動火安全需要加裝掃線接口，根據現場的安全情況有兩種裝法。

??? 2 焊接式掃線接口的結構

???? 在管道上可以用氣焊或電焊焊接掃線接口的，按下述方式設置焊接式掃線接口。焊接式掃線接口由下短節、控制閘門和上短節組成（如圖5焊接式掃線接口示意圖），下短節用氣焊或電焊焊在管道上面，管道泄至常壓后用手電鉆在下短節孔中打通管道的孔，然后裝上控制閘門和上短節。

??? 3 卡子式掃線接口

???? 不能在管道上用氣焊或電焊焊接掃線接口的，按下述方式設置卡子式掃線接口。卡子式掃線接口由管線接口卡子、卡子膠墊、固定卡子螺栓、下短節、控制閘門和上短節組成。下短節焊接在打好孔的管線接口卡子上，控制閘門裝在下短節上，上短節裝在控制閘門上。管道泄至常壓后，用手電鉆在管道上方打通管壁，再把帶孔的膠墊放在管道上，然后把卡子式掃線接口放在管道上，用固定卡子螺栓固定牢固。見圖6卡子式掃線接口示意圖。

???

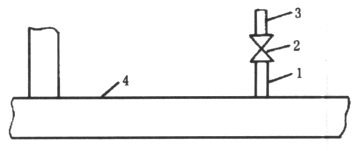

???? 圖5 焊接式掃線接口示意圖
