京珠(北京—珠海)高速公路甘塘—大鎮K標路面工程中,水泥砼路面共336775m2,面層設計厚度為26cm,路面寬度有3種:一般路段,寬度為8.75m;超高路段,由于縱向排水溝(50cm寬)設置在超高內側,受路面左側路緣帶的影響,路面寬度變化至8.25m,這種寬度的路面長7.3km;分管式路面,寬度為9.0m,共長2.0km。由于寬度為8.75m的路面占相當大的比例,施工時,將滑模攤鋪機的攤鋪寬度先按8.75m調試好,在施工8.25m或9.0m寬的路面時,采用攤鋪機套側模施工的方法。

　　1 施工工藝
　　1.1測量放樣
　　采用套側模施工方法施工時,測量放樣必須提供控制滑模攤鋪機的中樁、邊樁和模板安裝點位的平面位置及標高資料。
　　1)基層上直線段每10m、平曲線段每5m逐樁放出中線樁,在距攤鋪面板邊緣1.6m處放出外邊樁,邊樁需在中線樁對應法線上,另放出支模點位。3種路面寬度的放樣見圖1。
　　2)邊樁外側30cm處設定拉線樁,拉線拱上分層填土夯實至原地面,并用7.5號漿砌片石封頂,厚25cm。當人員無需下塌洞工作時,則向塌洞內回填土石至原地面后,待其自然沉降一段時間,再在其上做一塊鋼筋砼蓋板封頂。
?

?

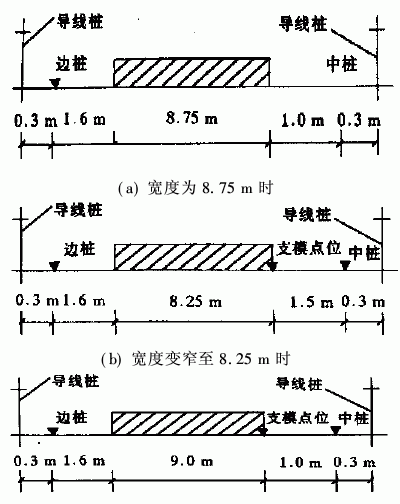

??圖1 測量放樣示意圖

?

　　樁要牢牢固定在基層上。
