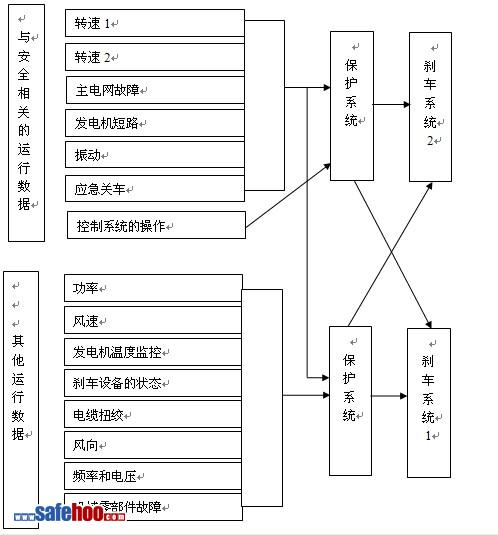

在方案設計階段，應在風力發電機組的系統方案框架內建立其運行管理，以使系統運行最佳化，并且保證萬一發生故障時，仍能使風力發電機組保持在安全狀態。

通常，風力發電機組的運行管理由控制系統執行。氣程序邏輯應保證風力發電機組在規定的條件下能有效、安全和可靠地運行。

?

?

?

1、過速保護系統：

?? 此風機過速保護系統包括硬件過速和軟件過速

?? 硬件過速是在風機控制柜中設有過速繼電器WP2035，它的整定值跟低速軸前端得脈沖信號緊密聯系，如果前端脈沖信號為8那么它的整定值為0404（4.0HZ/4S平均）如果前端脈沖信號為4那么它的整定值為0208（2HZ/8S）。在調試的過程中為了測試過速繼電器，繼電器的設置必須降到0.5HZ。隨后，風機通過手動變槳調節轉速。當轉速達到了0.5HZ，安全鏈開啟并且釋放狀態嗎“過速繼電器”。測試后，過速繼電器一定要再次設置到4HZ，平均=4。

軟件過速是在控制系統中設有故障邏輯控制。如果風大于1290rpm時風機就會通過軟件報312、315故障導致風機停機、安全鏈斷開槳葉變為順槳位置。在調試的過程中測試WP3100的過速1，在“參數運行控制器”下：狀態315設置為300RPM，手動變槳調節風機的速度，當風機的轉速達到300RPM/Min時風機會風機過速1故障而停機。

風機過速保護系統是風機安全設計中考慮要最全面的安全系統，所以如果風機真過速硬件過速和軟件過速都必須要動作導致安全鏈斷開來保護風機。

?

2、主電網保護

?? 從箱變到風機是由三相五線制240平方和185平方的電纜連接而成。下面是對主電網的要求，如果有一項沒有達到要求值風機就會因報電網故障而停機。

a、L1-L2-L3三相的相位為120°±6°

b、L1-L2-L3三相電流對稱，<或>50A 延時時間為0.8S

c、L1-L2-L3三相電壓對稱，最大值為690V*1.08，最小值為690V*0.94，延時的時間為5*20S

d、電網的頻率為50HZ±1HZ，延時的時間為5*20S

e、電網的最大電流為2000A

?

3、發電機短路保護

??發電機是風力發電機組的重要組成部分，然而發電機的短路保護也是風機設計的重要組成部分。它由一個總的短路保護器控制。主要的保護功能有以下幾點：

?? a．過電壓保護

????? 系統運行中，不管并網以否當發電機電壓連續高于設定過壓保護值690*（1+2%）V一定時間（0.05S）時，保護器判為“過壓”故障。保護器都發出常規“跳閘”命令，“故障” 繼電器動作，同時發出常規告警信號（斷續蜂鳴告警聲、故障指示燈亮），數碼顯示自動切到電壓值顯示狀態，實時顯示此時的電壓值，同時電壓指示燈閃爍。延時（參數12）設定的一段時間后，如發電機電壓恢復正常，則解除告警信號，繼電器斷開，退出故障狀態。

注意：任何故障狀態都可以人工提前退出，按一下《參數》鍵（即使沒有進入參數狀態也一樣）幾秒后即退出故障狀態，用《增》、《減》鍵可以解除蜂鳴告警聲，但不能提前退出故障狀態。
