火災自動報警系統一般設置在工業與民用建筑內部和其他可對生命和財產造成危害的火災危險場所，與自動滅火系統、防排煙系統以及防火分隔設施等其他消防設施一起構成完整的建筑消防系統。

一、火災自動報警系統的組成

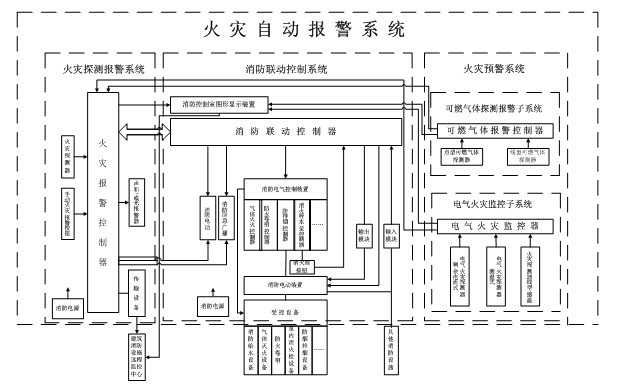

火災自動報警系統由火災探測報警系統、消防聯動控制系統、可燃氣體探測報警系統及電氣火災監控系統組成。火災自動報警系統的組成如圖3-9-1。

?

圖3-9-1火災自動報警系統組成示意圖

（一）火災探測報警系統

火災探測報警系統由火災報警控制器、觸發器件和火災警報裝置等組成，它能及時、準確地探測被保護對象的初起火災，并做出報警響應，從而使建筑物中的人員有足夠的時間在火災尚未發展蔓延到危害生命安全的程度時疏散至安全地帶，是保障人員生命安全的最基本的建筑消防系統。

1.觸發器件

在火災自動報警系統中，自動或手動產生火災報警信號的器件稱為觸發器件，主要包括火災探測器和手動火災報警按鈕。火災探測器是能對火災參數(如煙、溫度、火焰輻射、氣體濃度等)響應，并自動產生火災報警信號的器件。手動火災報警按鈕是手動方式產生火災報警信號、啟動火災自動報警系統的器件。

2.火災報警裝置

在火災自動報警系統中，用以接收、顯示和傳遞火災報警信號，并能發出控制信號和具有其它輔助功能的控制指示設備稱為火災報警裝置。火災報警控制器就是其中最基本的一種。火災報警控制器擔負著為火災探測器提供穩定的工作電源；監視探測器及系統自身的工作狀態；接收、轉換、處理火災探測器輸出的報警信號；進行聲光報警；指示報警的具體部位及時間；同時執行相應輔助控制等諸多任務。

3.火災警報裝置

在火災自動報警系統中，用以發出區別于環境聲、光的火災警報信號的裝置稱為火災警報裝置。它以聲、光和音響等方式向報警區域發出火災警報信號，以警示人們迅速采取安全疏散，以及進行滅火救災措施。

4.電源

火災自動報警系統屬于消防用電設備，其主電源應當采用消防電源，備用電源可采用蓄電池。系統電源除為火災報警控制器供電外，還為與系統相關的消防控制設備等供電。

（二）消防聯動控制系統

消防聯動控制系統由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置（防火卷簾控制器、氣體滅火控制器等）、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。在火災發生時，聯動控制器按設定的控制邏輯準確發出聯動控制信號給消防泵、噴淋泵、防火門、防火閥、防排煙閥和通風等消防設備，完成對滅火系統、疏散指示系統、防排煙系統及防火卷簾等其他消防有關設備的控制功能。當消防設備動作后將動作信號反饋給消防控制室并顯示，實現對建筑消防設施的狀態監視功能，即接收來自消防聯動現場設備以及火災自動報警系統以外的其它系統的火災信息或其它信息的觸發和輸入功能。

1.消防聯動控制器

消防聯動控制器是消防聯動控制系統的核心組件。它通過接收火災報警控制器發出的火災報警信息，按預設邏輯對建筑中設置的自動消防系統（設施）進行聯動控制。消防聯動控制器可直接發出控制信號，通過驅動裝置控制現場的受控設備；對于控制邏輯復雜且在消防聯動控制器上不便實現直接控制的情況，可通過消防電氣控制裝置（如防火卷簾控制器、氣體滅火控制器等）間接控制受控設備，同時接收自動消防系統（設施）動作的反饋信號。

2.消防控制室圖形顯示裝置

消防控制室圖形顯示裝置用于接收并顯示保護區域內的火災探測報警及聯動控制系統、消火栓系統、自動滅火系統、防煙排煙系統、防火門及卷簾系統、電梯、消防電源、消防應急照明和疏散指示系統、消防通信等各類消防系統及系統中的各類消防設備（設施）運行的動態信息和消防管理信息，同時還具有信息傳輸和記錄功能。

3.消防電氣控制裝置

消防電氣控制裝置的功能是用于控制各類消防電氣設備，它一般通過手動或自動的工作方式來控制各類消防泵、防煙排煙風機、電動防火門、電動防火窗、防火卷簾、電動閥等各類電動消防設施的控制裝置及雙電源互換裝置，并將相應設備的工作狀態反饋給消防聯動控制器進行顯示。

4.消防電動裝置

消防電動裝置的功能是電動消防設施的電氣驅動或釋放，它是包括電動防火門窗、電動防火閥、電動防煙排煙閥、氣體驅動器等電動消防設施的電氣驅動或釋放裝置。

5.消防聯動模塊

消防聯動模塊是用于消防聯動控制器和其所連接的受控設備或部件之間信號傳輸的設備，包括輸入模塊、輸出模塊和輸入輸出模塊。輸入模塊的功能是接收受控設備或部件的信號反饋并將信號輸入到消防聯動控制器中進行顯示，輸出模塊的功能是接收消防聯動控制器的輸出信號并發送到受控設備或部件，輸入輸出模塊則同時具備輸入模塊和輸出模塊的功能。
