摘要：概述了汽車用壓縮天然氣鋼瓶定期檢驗的重要性和檢驗工藝流程，介紹了鋼瓶檢驗質量控制要點、鋼瓶判廢情況及檢出缺陷評定分析，并對標準實施過程中存在的問題提出探討。
關鍵詞：壓縮天然氣；CNG；鋼瓶；檢驗；評定
1 汽車用CNG鋼瓶

??? 四川有著豐富的天然氣資源，十多年來在使用壓縮天然氣作為汽車的清潔能源方面有了很大的發展，現已有十多萬輛公交車、出租車在使用壓縮天然氣，并不斷發展的勢頭。

??? 天然氣在常溫下是氣態，儲存和運輸不便。將天然氣在常溫下加壓至于20MPa、壓縮儲存在鋼質氣瓶內，成為壓縮天然氣(簡稱CNG)，作為汽車燃料。盛裝壓縮天然氣的鋼瓶稱為壓縮天然氣鋼瓶(簡稱CNG鋼瓶)，壓縮天然氣鋼瓶安裝在汽車上則稱為汽車用壓縮天然氣鋼瓶(簡稱汽車用CNG鋼瓶)。根據GBl7258-1998《汽車用壓縮天然氣鋼瓶》CNG車用鋼瓶常用規格型號有 CNP20-50-229、CNP—70—273、CNP20—90—335等幾種。(規格型號說明，例如CNP20—50—229鋼瓶： CNP—壓縮天然氣鋼瓶，20—工作壓力20MPa，50—容積50L，229—瓶體外直徑229mm。)

汽車用CNG鋼瓶工作壓力為20MPa，安裝在出租車的尾部或公交車的底部，汽車在公路上行駛，鋼瓶使用狀況繁雜多變，使用一定時間后鋼瓶內、外表面造成一定的損傷，因此必須對鋼瓶進行定期檢驗，CNG鋼瓶檢驗的標準為GB 19533-2004《汽車用壓縮天然氣鋼瓶定期檢驗與評定》。適用于按GBl7258設計制造的公稱工作壓力16～20MPa，容積30～120L的CNG鋼瓶。

??? 根據《氣瓶安全監察規程》的規定，承擔氣瓶定期檢驗的單位應符合相應的條件，包括具有相應的特種設備檢驗檢測機構核準資格證書，從事定期檢驗工

作的人員，須經考核并獲得相應的資格證書等內容。

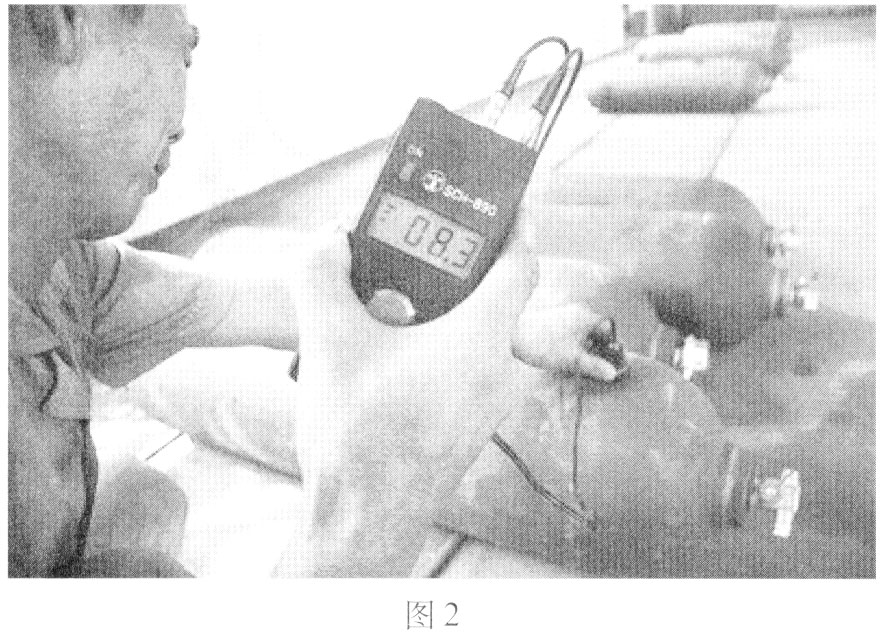

?按照TSG Z7003-2004《特種設備檢驗檢測機構質量保證體系》相關要求，檢測單位應有健全的CNG鋼瓶檢驗質量體系，建立各級質量管理責任制，編制 CNG鋼瓶檢驗質量手冊，及各檢驗工序有作業指導書；鋼瓶檢驗的主要工序和關鍵工序如內外觀檢驗、超聲波測厚、磁粉探傷、內窺鏡檢查、容積測量、水壓試驗設立控制點，應有專人負責把關；主要工序的檢驗人員應持證上崗；每個工序應有記錄見證資料，檢驗結果應具有可追溯性。

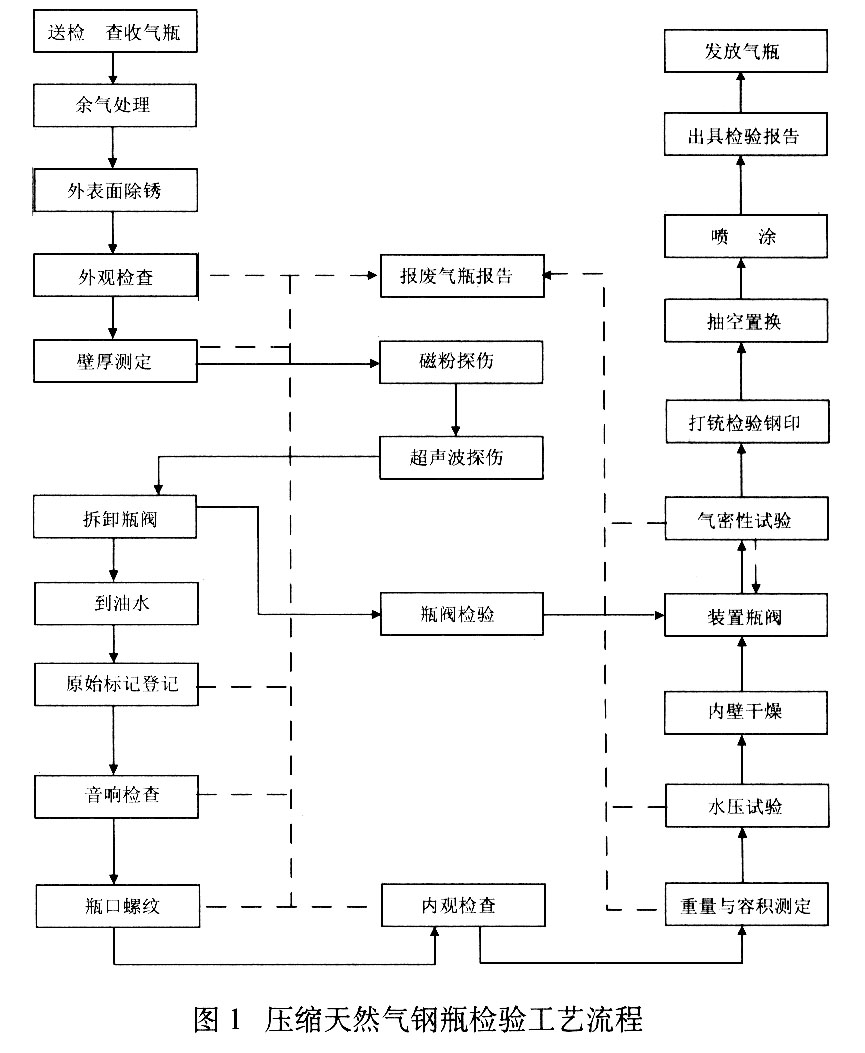

??? 按照GB19533-2004標準的要求，CNG鋼瓶檢驗的工藝流程見圖1。

??? 檢驗的裂紋主要集中在瓶肩和鋼瓶與支架的接合部，瓶體上的裂紋方向基本與沖撥方向平行，瓶體出現裂紋占檢驗量的1.5%；瓶肩上出現裂紋較多，占檢驗量的10.8%，這種情況主要以沖撥方式生產的CNG鋼瓶較多。

? ??對磁粉探傷檢出裂紋進行修磨，需進行磁粉探傷復驗，無裂紋且厚度大于設計壁厚為合格；仍有裂紋或修磨后壁厚達不到設計壁厚的CNG氣瓶按報廢處理，約占總檢驗量的2.2%。
