◇數據采集器

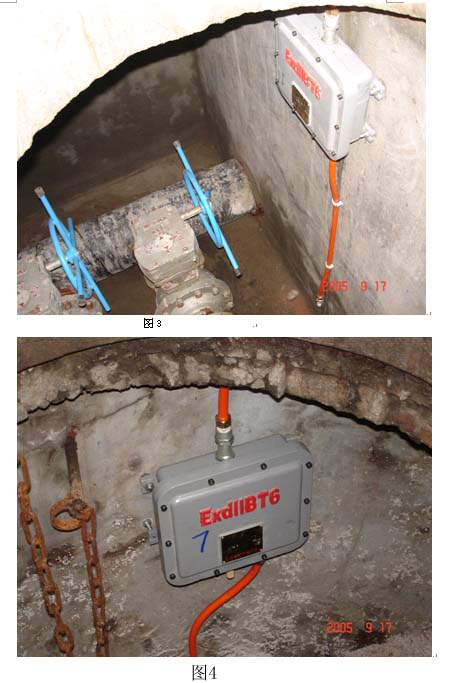

??? 數據采集器(圖3、圖4)實時監測地下燃氣管網各監測點內可燃氣體的濃度指標，定時發送監測點的燃氣濃度數據。當發生燃氣泄漏時，立即實時通過GPRS無線通訊網絡向監測中心發送報警信號。
??? 由于可靠性的需要，采用TCP/IP方式和服務器端建立鏈路，并用短信模式進行通道補充，在連接中采取多可靠和錯誤處理機制來確保無線通信鏈路的通暢。錯誤處理機制包括：對GPRS模塊復位、對整個系統進行軟復位、短信錯誤報警和短信錯誤修正等。
?

??? ①高精度測量模塊：高精度測量模塊采用進口燃氣傳感器取出電信號，然后經過測量放大器進行放大，送入高精度A/D轉換電路，信號穩定可靠。
??? ②微電腦處理模塊：微電腦處理模塊負責信號處理及對GPRS通訊模塊進行控制，保證通訊鏈路的暢通及數據發送。
??? ③GPRS通訊模塊：GPRS通訊模塊保證通訊鏈路的暢通及數據發送。
?

??? 該設備技術特點：高精度數據采集技術；超低功耗設計技術；無線傳輸技術；防爆外殼設計技術；工業環境設計。
★顯著特點
??? 設備采用直流供電、無線傳輸方式并上報數據信息，使其具有其他探測器無可比擬的優點：
??? a、適用范圍廣
??? 燃氣探測器可安裝于任何地點，無需布線，廣泛適用于城市市政地下燃氣管網、污水管網、電力電纜溝、通訊電纜溝、石油、礦山等不同領域的無線監測管理。
??? b、實時數據上報
??? 燃氣探測器實時上報監測點的燃氣濃度數據，而不是報警閥值，可在最短時間內提供給管理人員實時分析泄漏點濃度趨勢，供管理人員決策。
??? c、無線傳輸穩定可靠
??? 燃氣探測器采用GPR S通訊方式，實現覆蓋范圍較廣、傳輸速度較快、維護安全可靠，并能保持永遠在線且無需布線成本。
6、監測中心軟件
??? 監測中心接入INTERNET，其一體化軟件系統處于24小時不間斷工作狀態，及時地將接收的信息進行存儲、處理、分析和顯示。當發生燃氣泄漏時，監測中心顯示屏會自動彈出探測點的地理位置圖像，并發出聲、光警示信號。管理人員可隨時隨地通過上網、手機、筆記本電腦等對監測狀態進行查詢，并及時接收到燃氣泄漏預、報警信息。
◇報警信息
??? a、燃氣泄漏設預警、報警兩級警告，并以數字量顯示探測點燃氣濃度，單位為%LEL。正常數據為綠色，預警為黃色，報警為紅色；
??? b、水位狀態報警，探測點處已進水，提示應立刻排水；
??? c、自檢狀態報警，燃氣探測器出現故障，提示須立刻維修；
??? d、電池低壓報警，燃氣探測器電池已耗盡，提示須立刻更換電池。
★顯著特點
??? 監測中心系統軟件功能強大，并采用B/S架構，配合短信模塊，使其具有其他系統無可比擬的優點：

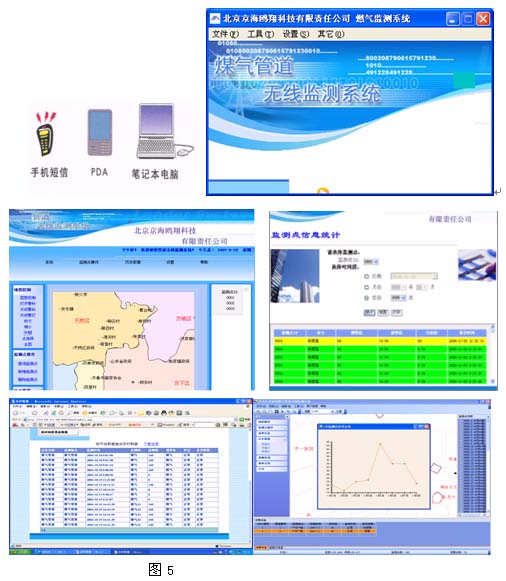

??? a、網頁瀏覽式界面(圖5)
??? 管理人員可在任何地點實時監測到燃氣泄漏情況，只要能接入INTERNET網的任何地點均可實現實時監測。
??? b、GIS系統
??? 先進的地理信息系統可使報警點一目了然，在最短時間內提供給管理人員決策。
??? c、手機短信功能
??? 手機短信可實現管理人員與監測中心的信息交換，即可實時收到報警信息也可查詢監測點信息，使管理人員無論身在何處，也有身臨其境，決策千里之能力。
??? d、系統軟件功能強大
??? 系統軟件界面友好，操作方便，并配有歷史紀錄、報警紀錄、濃度曲線、濃度報表等一系列管理分析功能。
?

4 系統預警成功案例
??? ①濟南港華燃氣有限公司
??? ---天然氣管網燃氣泄漏無線網絡監測系統，2007年10月份安裝，11月1日開始運行，投資約40萬元，共安裝42個監測點，該系統于2007年11月12日成功預警了山東銀座商城附近一處燃氣閥門井內中壓管道接口漏氣。
??? 2007年7月11日凌晨5:03,濟南港華燃氣公司接濟南供電公司電力工區值班員報警電話：電力工區青年東路路段電纜井檢測點從凌晨4:30分開始報警，報警濃度從0PPM很快上升到40%LEL,至5:00左右,上升到200%LEL。接警后,濟南港華燃氣公司立即組織搶修隊、巡查隊、查漏隊及相關人員攜檢測設備趕赴現場。經排查，初步懷疑為DN150去山東省美術館的分支過路低壓灰口鑄鐵管斷裂漏氣，立即組織展開路面開挖搶修工作。

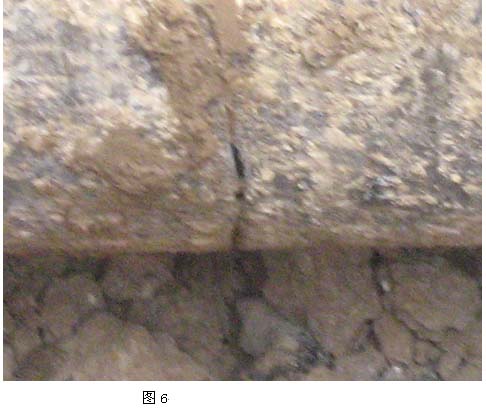

??? 經路面開挖，至下午14:30分找到泄漏點,漏點位于由西向東去省美術館DN150低壓灰口鑄鐵過路支管，發生環向斷裂,管道下部縫隙較大(圖6),應為受路面重負荷長期重壓向下折斷。
??? 至當日16:30采取技術措施緊急處理完畢。由于燃氣泄漏無線網絡監測系統的成功應用，及時發現該處燃氣重大泄漏，成功避免一起惡性事故的發生。
?

??? ②濟南供電公司
??? ---電力電纜溝燃氣泄漏無線網絡監測系統，2007年3-5月和2008年1月分兩批安裝，共安裝142個監測點，總投資約110萬元，該系統于2007年6月底通過驗收正式運行，成功預警了7月11日青年東路燃氣管道因斷裂造成的重大燃氣泄漏事故。
??? ③山東百江燃氣有限公司
??? ---天然氣管網燃氣泄漏無線網絡監測系統，2007年11月份安裝，12月1日開始運行，投資40余萬元，共安裝50個監測點，該系統于12月10日成功預警了西工商河路一處燃氣閥門井內的鋼短管接口漏氣。
