?? 法蘭連接主要用于管道與管件及附屬設備的連接，如閥門、調壓器、波形伸縮節、過濾器等連接。法蘭連接拆卸安裝方便、接合強度好、嚴密性好。它由法蘭(被連接件)，螺栓、螺母(連接件)與墊片(密封元件)組成。通過擰緊連接螺栓，壓緊法蘭接觸面上的墊，使墊片產生足夠的彈塑生變形，將其與法蘭壓緊面間凹凸不平的微細縫隙填滿塞緊，以達到密封之目的。

一、法蘭的類型
　　法蘭一般是用鋼板加工的，也有鑄鋼法蘭和鑄鐵螺紋蘭。根據法蘭與管子的連接方式不同，法蘭可分為平焊法蘭、對焊法蘭、平焊構套法蘭、對焊松套法蘭、翻邊松套法蘭、螺紋法蘭等。見圖6-4。其中，平焊法蘭應用最廣。
　　常用的密封面型式有以下3種：
　　1．平面型密封面，見圖6-5a、b。這種密封面結構簡單、制造方便，但墊片易向外擠出，密封性能差，只適于壓力不高、介質無毒、非易燃易爆場合。
　　2．凹凸型密封面，見圖6-5c。墊片對中較好，不易外擠，可用于稍高壓力。
　　3．榫槽型密封面，見圖6-5d。墊片較窄，所需擰緊螺栓的力相應較小，但結構復雜，更換墊片較難，適用于易燃、易爆、有毒介質以及壓力較高的場合。
?

?

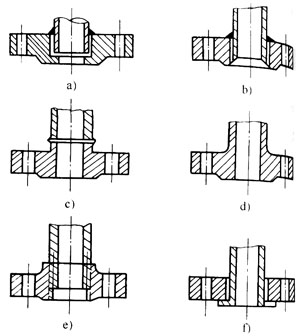

圖6-4 法蘭的幾種型式
a)平焊法蘭 b)平焊法蘭 c)對焊法蘭 d)鑄鋼法蘭 e)鑄鐵螺紋法蘭 f)翻邊松套法蘭

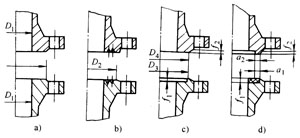

圖6-5 法蘭壓緊面型式
a)平面型 b)平面型 c)凹凸型 d)榫槽型

　　鋼制法蘭可采用成品，也可以按照國家標準加工。
　　鐵鑄法蘭系鑄鐵，與鑄鐵管與管件鑄造為一體。常見的法蘭管件有法蘭承管、法蘭插管、法蘭閥門、法蘭彎管(單盤和雙盤)、法蘭三通(單盤、雙盤和三盤)、法蘭大小頭(單盤、雙盤)等。

二、鋼制法蘭加工
　　法蘭用Q235A．20鋼或按設計要求的鋼制造。選用的鋼板厚度與下料時法蘭的外緣和內孔應留有切削加工余量。一般常用氧—乙炔割炬切割成環形毛坯后，在車床上切削，然后用鉆床鉆螺栓孔。管道與閥門或設備等連接時，應按閥門或設備上的法蘭配制。法蘭表面應平整光潔，不得有裂紋、徑向溝槽、斑點、毛刺、砂眼等能降低法蘭強度和封密的缺陷。
　　連接法蘭的螺栓一般用Q235A或Q255A號鋼加工。公稱壓力超過2.5MPa的應用35號鋼加工。螺母的硬度應低于螺栓的硬度，一般用Q235A號鋼加工。公稱壓力超過2．5MPa時用25號鋼加工。現用的螺栓以公制普通螺栓為主。公制普通螺栓的螺紋分為粗扣和細扣兩種，螺距2.5mm的稱為粗扣，螺距小于2．5mm的稱為細扣。管道法蘭連接主要使用粗扣。螺栓的直徑應按標準法蘭孔確定，一般比螺栓孔小1～2mm。螺栓長度要適宜，緊固后外露長度不大于2倍螺距。
