1 　原理
??? 根據三個沖量在調節系統中引入位置不同,三沖量調節系統有多種方案,下面討論一種常見的三沖量調節系統:蒸汽流量和給水流量前饋與汽包液位反饋所組成的三沖量系統。
??? 圖3 中所示的三沖量系統,汽包液位是被控變量,是主沖量信號,蒸汽流量和給水流量是輔助沖量信號。系統將蒸汽流量和給水流量前饋到汽包液位調節系統中去,一旦蒸汽流量或給水流量發生波動,不是等到影響到液位才進行調節,而是在這兩個流量改變之時就能通過加法器立即去改變調節閥開度進行校正,故大大提高了液位這個被調參數的調節精度。

??? 在穩定狀態下,液位測量信號等于給定值,液位調節器的輸出,蒸汽流量及給水流量等三個信號,通過加法器得到的輸出電流為:I0 = K1 I1 - K2 I2 + K3 I3式中, I1 為液位調節器的輸出電流; I2 為蒸汽流量變送器的電流; I3 為給水流量變送器的電流; K1 、K2 、K3 分別為加法器各通道的衰減系數。設計K2 I2 = K3 I3此時I0 正是調節閥處于正常開度時所需要的電流信號(為了安全調節閥必須用氣關閥) 。假定在某一時刻,蒸汽負荷突然增加,蒸汽流量變送器的輸出電流I2 相應增加,加法器的輸出電流I0 就減少,從而開大給水調節閥。但是與此同時出現了假液位現象,液位調節器輸出電流I1 將增大。由于進入加法器的兩個信號相反, 蒸汽流量變送器的輸出電流I2 會抵消一部分假液位輸出電流I1 , 所以, 假液位所帶來的影響將局部或全部被克服。
??? 待假液位過去,水位開始下降,液位調節器輸出電流I1 開始減小,此時,它與蒸汽流量信號變化的方向相反,因此加法器的輸出電流I0 減小,意味著要求增加給水量,以適應新的負荷需要并補充液位的不足。調節過程進行到液面重新穩定在給定值,給水量和蒸發量達到新的平衡為止。當蒸汽負荷不變,給水量本身因壓力波動而變化時,加法器的輸出相應變化,去調節閥門開度,直至給水量恢復到所需的數值為止。由于引進了蒸汽流量和給水流量兩個輔助沖量,起到了“超前信號”的作用,使給水閥一開始就向正確的方向移動, 因而大大減小了液位的波動幅度,抵消了虛假液位的影響,并縮短了過渡過程時間。

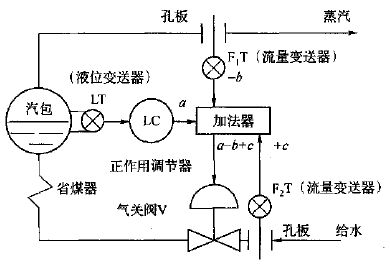

??? 圖4 為三沖量液位調節方案圖, 圖5 為三沖量液位調節方框圖。

2 　應用
??? 從上面分析可以看出三沖量調節系統能及時克服負荷(蒸汽量) 和給水流量的干擾作用,調節精度高,適用于汽包容積較小、負荷和給水干擾較大的場合。單沖量適合在汽包容積較大、負荷變化比較小的場合。雙沖量調節適合于鍋爐容積較小,給水壓力波動不大的場合。鍋爐汽包液位三沖量調節系統在我們廠得到了應用,實踐證明效果良好。
