(二)長行程電磁塊式制動器

　　由于短行程電磁塊式制動器受電磁鐵吸力的限制,所以短行程制動器一般制動力矩不大。要求制動力矩大的機構多采用長行程電磁塊式制動器。

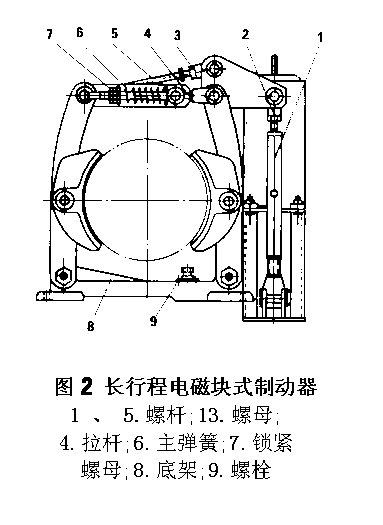

　　長行程電磁塊式制動器是靠彈簧和杠桿系統重力上閘,電磁鐵松閘,如圖2所示。其工作原理與短行程制動器相似。

?

　　長行程電磁塊式制動器工作時制動力矩穩定,閉合動作較快,其制動力矩可通過調整彈簧的張力進行較為精確的調整,安全性高,在起升機構中應用得比較廣泛。

　　電磁塊式制動器的優點是:結構簡單,能與電動機的操縱電路聯鎖,所以當電動機工作停止或事故斷電時,電磁鐵能自動斷電,制動器上閘,以保證安全。這種制動器的缺點是電磁鐵沖擊大,引起傳動機構的振動。

　　(三)液壓塊式制動器

　　液壓塊式制動器的松閘動作采用液壓松閘器。其優點是啟動、制動平穩,沒有聲響,每小時操作次數可達720次。目前使用較多的是液壓電磁推桿塊式制動器,如圖3所示。

?
