同學們，大家今天第一次來到工程訓練中心，第一次接觸車床。首先由我來介紹一下車床和車削加工的過程。

就是利用工件的旋轉運動和刀具的進給運動來加工工件的金屬切削機床。

那么車床在機械加工過程中最基本，最常用的加工方法。車削加工的精度可達IT10~IT7，粗糙度可達Ra為12.5~0.8㎜。

車削加工就是車床上用車刀從金屬材料（毛壞）上切去多余的部分，使獲得的零件具有符合要求的幾何形狀，尺寸精度及表面粗糙度的加工過程。

車削的主運動是工件的旋轉運動，進給運動是刀具的移動，移動方向若平行于主軸軸錢稱縱向進給，若垂直于主軸軸線稱橫向進給。

我就先簡單的介紹了一下關于車床的一點基本知識，接下來我為同學們介紹車床的組成。

1、車床的用途有哪些？

車床可以加工內外圓柱面、圓錐面、平面、內外螺紋成型表面、溝槽、切斷、鉆孔、鉸孔、滾花、滾壓等。

如果安裝上其他附件和夾具，還可以進行鏜削、磨削、銑削、研磨、拋光以及加工各種復雜零件的外圓、內孔等。（以實物說明在條件允許的情況下，找工件加工好的零件拿給同學們看，比如車床上的部件、手柄、絲桿等等）。因此，車床的萬能性特別強，在機械制造工業中，是應用得最廣泛的金屬切削機床之一。

2、車床的型號

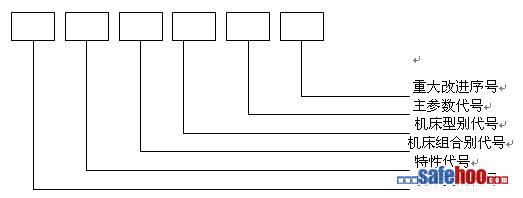

機床均用漢語拼音和數字，按一定規律結合進行編號以表示機床的類型和主要規格



類別代號：漢語拼音字母表示，排在型號的首位。

特性代號：表示車床的某些特性，有通用特性和結構特性兩種。用大

寫漢語拼音表示，位于類別代號之后。

a.通用特性代號：當某類機床除有普通型外，還有某種通

用特性時，則在類別代號之后加通用特性代號予以區別。

b.結構特性代號：為了區別機床的主參數相同而結構不

同時，還須用結構特性代號在型號中予以表示。

（結構特性代號在不同的型號中表達的意義可以不一

樣，故各字母的代表意義不作規定）。

組別代號：每類機床按機床的用途、性能、結構劃分成若干組，用數

        字表示。

型別代號：表示機床的組別中是某種型號。

主參數代號：表示車床主要技術規格的基本參數，一般用最大棒料直

行或最大車削直徑的1/10。按改進次數分別用A、B、

C字母在末尾表示。

C616型車的主要組成有：床身、主軸箱、進給箱、光杠和絲杠、

溜板箱、刀架和尾座。

1、主軸箱：（又稱床頭箱）主軸箱內裝有一根空心的主軸及部分

變速齒輪，通過主軸帶動工件旋轉。由主軸箱的變速機構，

可以改變主軸內轉速和轉向，主軸的右端有外螺紋和錐孔，

可安裝卡盤、花盤、頂尖等夾具。

2、進給箱：（又稱走刀箱）它將主軸的旋轉運動通過掛輪架上的

齒輪傳給光杠或絲杠，通過內部的變速機構可改變光杠和絲

杠的轉速，使刀具得到不同的進給量。

3、變速箱：與電機連接，通過變速箱可將電機的旋轉運動變成

六種以上不同的速度。再將輸出的運動通過皮帶輪和皮帶傳

給主軸箱。

4、溜板箱：（又稱拖板箱）它把光桿或絲桿的運動傳給刀架，接

通光桿時，可使刀架作縱向或橫向進給，接通絲桿，閉合對

開螺母，可車削螺紋，由于沒有互鎖機構，兩者無法同時使

用。

5、刀架：用來夾持刀具的，刀架能夠帶動刀具，作多個方向的

進給運動。為此，刀架做成多層結構，從下往上分別是大拖

板、中拖板、轉盤、小拖板和甲方刀架。

1大拖板：（又稱縱向溜板）

它與溜板箱連接，帶動車刀沿床身上的導軌作縱向移動。

2中拖板：（中稱橫向向溜板）

帶動車刀沿大拖板上的導軌（與床身上導軌垂直）作橫向

移動。

3轉盤：與中拖板用螺栓相聯、松開螺母、轉盤可在水平面

內轉動任意角度。

4小拖板：可沿轉盤上的導軌作短距離移動，當轉盤轉過一

個角度，其上導軌亦轉過一個角度，此時小拖板便可以帶

動刀具沿相應的方向作斜向進給運動。

5四方刀架：專門夾持車刀，可同時安裝四把車刀。

逆時針松開手柄可帶動方刀架旋轉，選擇所用刀具順時針

旋轉時方刀架不動，但將方刀架鎖緊，以隨加工中各種力

對刀具的作用。

6床身：用來支在和連接車床上各部件，床身上有4條精確

的導軌，床鞍和尾座可沿導軌移動。

7尾床：用來安裝頂尖、鉆頭、鉸刀等，松開固定螺母可沿

導軌作縱向移動，通過座上的調節螺釘，可使尾座體作少

量橫向運動，用此方法可車削小角度長錐面。松開尾座上

的門套筒鎖緊手柄，轉動手輪可使尾座體內門套筒作軸向

移動。

C616車床有兩個運動傳動系統：1主運動傳動系統

2供經運動傳動系統

1、主運動傳動系統：

主運動是由包機至主軸之間的傳動系統來實現的

傳動路線：電動機--變速箱--帶輪--主軸筒--主軸

2、進給運動傳動系統：

進給運動是由主軸至刀架之間的傳動系統來實現的。

傳動路線：主軸承--掛輪筒--進給箱--絲光桿--溜板箱--刀架

C616車床向特點是轉速高，通用性好、結構合理、維修方便

的臥式車床、主軸箱采用分離驅動，把主軸和變速系統分開

可減少主軸的振動，有利于提高機床精度。

1、文明生產

1開車前應檢查車床各部分機構是否齊全，手柄是否在空檔位

置，變速箱齒輪是否到位、正確、以防開車突然撞壞車床。

2工作需要變速時必須先停車，開車時不得變動轉速，以免打壞齒輪影響機床操作。

3當手柄不到位時，可以通過轉動三爪卡盤主軸轉動從而使手

柄到位。

4為了保證絲相的精度，除車螺紋外，不得用絲桿進行自動走

刀運行。

5不允許在三爪卡盤上，導軌上敲擊或校正工作以免影響使用

的精度。

6裝夾較重的工件，必須用木板保護床面。

7車刀磨損后要及進的刀磨，鈍刀的車刀繼續車削會增加車床

的負荷，甚至損壞車床。

8使用冷卻液時（如果是水或乳液）應在導軌上涂上潤滑油加

工完畢后，應清除車床周圍的冷卻液和鐵屑，再涂油于導軌

和各潤滑部分保護的使用。

9當在使用各拖板時，搖動時各拖板的方向要正確，并防止走

過頭。

10下課后，要把大溜板搖到車尾一端，關閉電源并清掃車床上、

鐵悄，將導軌擦干凈并加上潤滑油。
