電氣隔離防護的主要要求之一是被隔離設備或電路必須由單獨的電源供電。這種單獨的電源可以是一個隔離變壓器，也可以是一個安全等級相當于隔離變壓器的電源。通常電氣隔離是指采用電壓比為1：1，即一次側與二次側電壓相等的隔離變壓器，實現工作回路與其他電氣回路上的電氣隔離。

　　一、電氣隔離的安全原理

　　電氣隔離實質上是將接地的電網轉換為一范圍很小的示接地電網。圖4-3是電氣隔離的原理圖。分析圖中a，b兩人的觸電危險性可以看出：正常情況下，由于N線(或PEN線)直接接地，使流經a的電流沿系統的工作接地和重復接地構成回路，a的危險性很大；而流經b的電流只能沿絕緣電阻和分布電容構成回路，電擊的危險性可以得到抑制。

　　二、電氣隔離的安全條件

　　單獨的供電電源有的僅對單一設備供電，有的同時對多臺設備供電。對這兩種情況，從安全條件上有其通用的要求，也有各自的特殊要求。

　　1．通用要求

　　(1)電氣上隔離的回路，其電壓不得超過500V交流有效值。

　　(2)電氣上隔離的回路必須由隔離的電源供電。使用隔離變壓器供電時，隔離變壓器•必須具有加強絕緣的結構，其溫升和絕緣電阻要求與安全隔離變壓器相同。最大容量單相變壓器不得超過25kVA、三相變壓器不得超過40kVA。

　　(3)被隔離回路的帶電部分保持獨立，嚴禁與其他電氣回路、保護導體或大地有任何電氣連接。應有防止被隔離回路發生故障接地及竄入其他電氣回路的措施。

　　(4)軟電線電纜中易受機械損傷的部分的全長均應是可見的。

　　(5)被隔離回路應盡量采用獨立的布線系統。

　　(6)隔離變壓器的二次側線路電壓過高或線路過長都會降低回路對地絕緣水平。因此，必須限制二次側電壓和二次側線路長度，按照規定，電壓與長度的乘積不應超過100 000 V•m。此時，布線系統的長度不應超過200 m。

　　2．特殊要求

　　(1)對單一電氣設備隔離的補充要求。當實行電氣隔離的為單一電氣設備時，設備的外露可導電部分嚴禁與系統或裝置中的保護導體或其他回路的外露可導電部分連接，以防止從隔離回路以外引入故障電壓。若設備的外露可導電部分易于與其他回路的外露可導電部分形成接觸，則觸電防護就不應再依賴于電氣隔離，而必須采取電擊防護措施，例如實行以外露可導電部分接地為條件的自動切斷電源的防護。

　　(2)對多臺電氣設備隔離的補充要求：

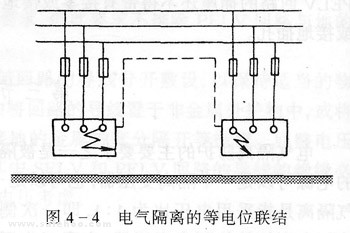

　　①當實行電氣隔離的為多臺電氣設備時，必須用絕緣和不接地的等電位聯結導體相互連接，如圖4—4所示。如果沒有等電位聯結線(圖中的虛線)，當隔離回路中兩臺相距較近的設備發生不同相線的碰殼故障時，這兩臺設備的外殼將帶有不同的對地電壓。當有人同時觸及這兩臺設備時，則承受的接觸電壓為線電壓，具有相當大的危險性。還須注意，等電位聯結導體嚴禁與其他回路的保護導體、外露可導電部分或任何可導電部分連接。

　　②回路中所有插座必須帶有供等電位聯結用的專用插孔；

　　③除了為Ⅱ類設備供電的軟電纜之外，所有軟電纜都必須包含一根用于等電位聯結的保護芯線；

　　④設置自動切斷供電的保護裝置，用于在隔離回路中兩臺設備發生不同相線的碰殼故障時，按規定的時間自動切斷故障回路的供電。
