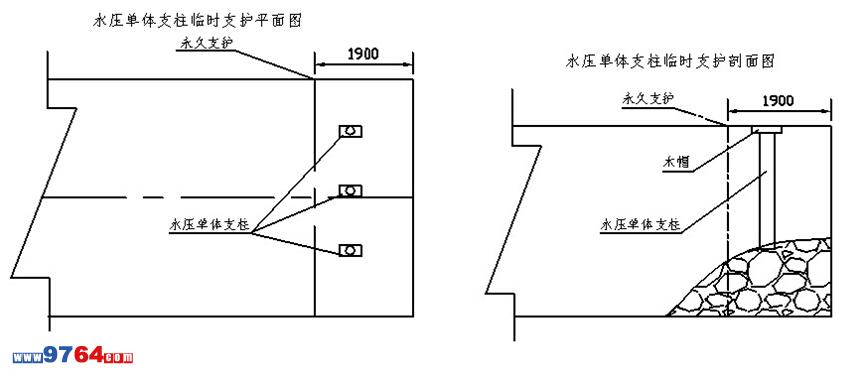

5、臨時支護平剖面圖
錨網索巷道迎頭臨時支護示意圖
?
五、安全技術措施
1、嚴格頂板安全狀況現場交接班制度：
（1）現場交接班中必須進行頂板管理專項交接且交清接明，上一班交班時必將應注意事項及未處理完的安全隱患向下一班講明并記錄在交接班記錄本上。
（2）將上一班存在且未處理的頂板安全問題處理完、并將本班可能新出現的頂板安全隱患及預防方法及重點等事項填寫在頂板安全管理確認牌板和隱患排查內容牌板后方可開始施工。
2、嚴格執行“敲幫問頂”制度：
（1）敲幫問頂貫穿施工過程中的每個環節前。
（2）每次進入工作面前，班隊長必須對工作面頂幫安全情況進行一次全面檢查，確認無安全隱患后方可入內，作業前必須由有經驗的工人站在安全地點（支護完好處）用專用長把工具(長度不得小于2.5m)及時找凈危巖、浮矸。
（3）迎頭施工時必須設有經驗的工人觀察頂、幫情況，打頂、幫部錨桿等作業時，幫、頂的危巖活矸應先找盡，防止片幫掉頂傷人。
3、堅持并正確使用臨時支護，嚴禁空頂空幫作業，施工作業人員不得在支護不完好的巷道中逗留，施工時要精神集中。
4、施工錨桿必須使用增倍儀進行預緊，加強對施工錨桿錨索的檢驗，不合格或失效的錨桿錨索應立即在旁邊補打同等規格錨桿錨索。
5、挑頂時，挑頂施工段的兩側設專人警戒，不準人員進出或逗留，挑頂要由外至里逐排施工。
6、施工時搭設好腳手架，嚴禁站在皮帶上施工，腳手架采用馬鐙（馬鐙長2m，高3m）上平鋪厚50mm木大板并用鐵絲綁扎牢靠，腳手架搭設好后，要認真檢查腳手架是否牢靠。
7、挑頂時，頂板挑落后，將原支護錨桿人工鋸斷，原支護錨索預留250mm外露鋸斷后重新漲拉。
8、對挑頂段的風筒、風水管路、電纜使用木大板加廢舊皮帶進行落地保護，挑頂放落的煤矸及時運出，如皮帶無法正常出貨，采用人工清理皮帶處煤矸，禁止堆壓皮帶。
9、使用輕型液壓單體支柱措施：
1）輕型單體的初撐力為30KN（規定工作液壓3.8MPa）。
2）使用輕型單體液壓支柱作臨時支護時，樁頭必須用雙股12#鐵絲固定在迎頭永久支護上（鋼筋或錨桿）上，以防單體突然卸壓或柱腳煤巖松動后單體失腳傾倒傷人。
3）單體液壓支柱在使用過程中必須加強檢查檢測，發現漏液、卸壓現象必須及時進行補液、加壓，確保單體支柱初撐力達到要求。
4）單體液壓支柱的供水管要用專U型卡聯接，并用12#鐵絲綁扎保護。
5）使用單體液壓支柱液壓槍時，槍口不得對著他人或自已，單體的三芯閥不得對準行人一側，以防突然噴出傷人。
六、其他事項
??? 本措施與《61101膠帶機順槽掘進作業規程》一并貫徹執行。
