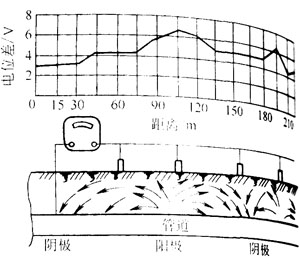

圖10-78 管道腐蝕檢測的縱斷面圖
　　當然，也可以不用便攜式燈泡，而直接把電位計接到法蘭兩側電絕緣法蘭的電阻，其線路的連接方式與上圖相同。
　　當絕緣法蘭安裝到管路系統上以后，則必須按圖10-80所示用銅或硫酸銅電極檢查法蘭兩邊A、B的電位差值來判斷法蘭絕緣效果。
?

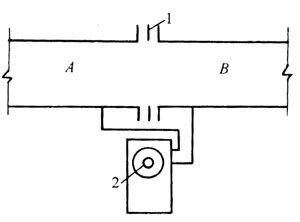

圖10-79 絕緣法蘭的檢測
1—絕緣法蘭 2—便攜式燈泡

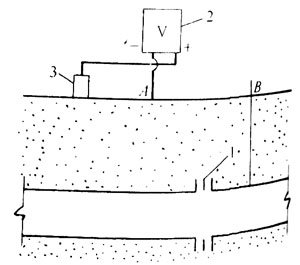

圖10-80 管路系統上絕緣
1—絕緣法蘭 2—電位差計　3—Cu、CuSO₄電極
　設絕緣法蘭A測是受陰極保護的，則其電位應滿足-1100mV，而B側電位必然低于A測，則法蘭滿足絕緣要求。反之，A、B兩端所測電位差無差異，則法蘭失效。
　　(四)管道絕緣層的檢測
　　由于管道在施工過程中受到溫度、壓力、沖擊及其他機械作用，會使管道防腐絕緣層遭破壞。一旦出現了損壞，腐蝕就在損壞部位加劇，嚴重威脅到燃氣管道的安全運行和使用壽命。故必須在管道工程竣工前，進行管道絕緣層的檢測。對于有絕緣層保護的管道，通常在每個道路口或大約每隔1.5km設一個測試點。采用電位法進行檢測時，只要在管道上外加直流電源，使Cu、CuSO₄電極與土壤及靈敏度高的電壓表相連，測得管道與土壤電位差大于-0.85V即符合絕緣要求。其線路連接可參考圖10-77。此外，可采用電流法檢測管道絕緣層。其電路原理如圖10-81所示。
　　電源負極與管道內壁相連，Cu、CuSO₄電極與土壤及電流表相連，當絕緣層無損壞時，絕緣電阻大，電流強度小。

圖10-81 電流法檢測絕緣層
1—直流電源 2—電流表 3—Cu或CuSO₄電極 4—管道
