??????5. 再熱器

再熱器的作用是使進入轉化器的過程氣在反應時有較高的反應速度，并確保過程氣的溫度高于硫露點。

過程氣進入轉化器的溫度可按下述要求確定：①比預計的出口硫露點高14～17℃；②盡可能低，以使H₂S轉化率最高，但也應高到反應速度令人滿意；③對一級轉化器而言，還應高到足以使COS和CS₂充分水解生成H₂S和CO₂，即

?

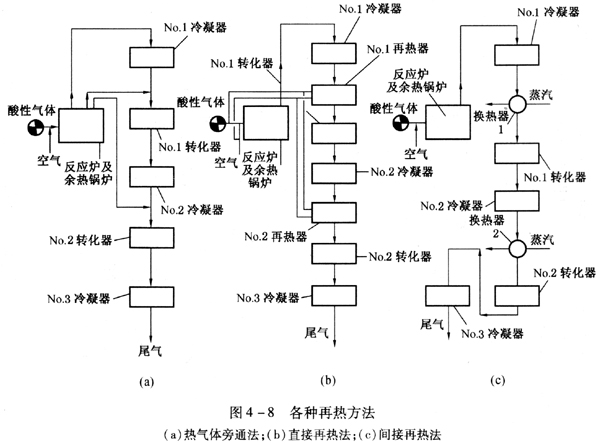

常用的再熱方法有熱氣體旁通法(高溫摻合法)、直接再熱法(在線燃燒爐法)和間接再熱法(過程氣換熱法)等，見圖4-8所示。

?

熱氣體旁通法是從余熱鍋爐側線引出一股熱過程氣，溫度通常為480～650℃，然后將其與轉化器上游的硫冷凝器出口過程氣混合。直接再熱法是采用在線燃燒器燃燒燃料氣或酸氣，并將燃燒產物與硫冷凝器出口的過程氣混合。間接再熱法則采用加熱爐或換熱器來加熱硫冷凝器出口的過程氣，熱媒體通常是高壓蒸汽、熱油和熱過程氣，也可使用電加熱器。

通常，熱氣體旁通法成本最低，易于控制，壓降也小，但其總硫收率較低，尤其是處理量降低時更加顯著。一般可在前兩級轉化器采用熱氣體旁通法，第三級轉化器采用間接再熱法。

直接再熱法的在線燃燒器通常使用一部分酸氣，有時也使用燃料氣。這種方法可將過程氣加熱到任一需要的溫度，壓降也較小。缺點是如果采用酸氣燃燒，可能生成SO₂(硫酸鹽化會使催化劑中毒)；如果采用燃料氣，可能生成煙炱，堵塞床層使催化劑失活。

間接再熱法是在各級轉化器之前設置一個換熱器。此法成本最高，而且壓降最大。此外，轉化器進口溫度還受熱媒體溫度的限制。例如，采用254℃、4.14MPa的高壓蒸汽作熱源時，轉化器的最高溫度約為243℃。這樣，催化劑通常不能復活，而且COS和CS₂水解也較困難。但是，間接再熱法的總硫收率最高，而且催化劑因硫酸鹽化和炭沉積失活的可能性也較小。

綜上所述，采用不同的再熱方法將會影響總硫收率。各種再熱方法按總硫收率依次遞增的順序為：熱氣體旁通法、在線燃燒爐法、氣/氣換熱法、間接再熱法。熱氣體旁通法通常只適用于一級轉化器，直接再熱法適用于各級轉化器，間接再熱法一般不適用于一級轉化器。

??????6. 焚燒爐(灼燒爐)

由于H₂S毒性很大不允許排放，故克勞斯裝置的尾氣即使已經過處理也必須焚燒后將其中的H₂S等轉化為SO₂再排放。尾氣焚燒有熱焚燒和催化焚燒兩類，目前以熱焚燒應用較廣泛。

熱焚燒是在氧過量(通常為20%～100%)的條件下進行的焚燒溫度達到480～815℃。絕大多數焚燒爐是在負壓下自然引風操作。由于尾氣中含有的可燃物，如H₂S、COS、CS₂、H₂和元素硫含量太低(一般總計不超過3%)，故必須在高溫下焚燒，以使硫和硫化物轉化成SO₂。焚燒尾氣的大量熱量可通過將蒸汽過熱或產生0.35～3.1OMPa的飽和蒸汽等措施加以回收。在回收余熱時，應注意此時燃燒氣出口溫度較低，故必須充分考慮煙囪高度。另外，回收余熱的焚燒爐通常采用強制通風在正壓下操作。

催化焚燒可以減少焚燒爐的燃料氣用量，即先將尾氣加熱到316～427℃，然后與一定量的空氣混合后進入催化劑床層。催化焚燒采用強制通風，在正壓下操作。
