2。工藝流程

　　(1)糠醛溶劑精制基本工藝流程

　　工藝流程示意圖見圖2—25。

?

　　圖2—25糠醛精制工藝流程(溶劑雙效蒸發回收)

　　I一原料油；Ⅱ一精制油；llI—抽出油；Ⅳ一尾氣；V一堿液1一脫氣塔；2—抽提塔；３—精制液蒸發汽提塔；４一抽出液一次蒸發塔；5一抽出液二次蒸發塔；６一抽出液提塔；7一脫水塔；８一糠醛干燥塔；９一精制液加熱爐；1０—抽出液加熱爐；11一分液罐；12—水罐；13一糠醛、水溶液分層罐；1４一蒸汽包

　　原料油從罐區來，進入原料脫氣塔上部，頂部抽真空，塔底吹人高溫蒸汽。經過脫氣的原料從脫氣塔底經泵抽出，換熱到70—100℃左右，進入抽提塔中下部，從糠醛干燥塔底經泵抽出的糠醛，換熱到100-130℃左右，進入抽提塔上部。原料油和糠醛經過充分的逆向接觸后，含少量糠醛的精制液從塔頂自壓進入精制液系統，回收糠醛；含大量糠醛的抽出液從塔底自壓進入抽出液系統，回收糠醛。

　　精制液經過加熱爐加熱至205-215℃，進入精制液閃蒸汽提塔，通過蒸發、汽提，將精制液中的糠醛全部回收，得到精制油。抽出液經過加熱爐加熱至215-220℃，進入抽出液多效(一般是二效或三效)蒸發塔、汽提塔，通過蒸發、汽提，回收抽出液中的糠醛，得到抽出油。從各塔蒸發出的糠醛蒸氣經過換熱和冷凝后，直接進入糠醛干燥塔；從各塔汽提出的含有水分的糠醛濕蒸氣，經過冷凝后進醛水分離罐分層，上層是含有少量糠醛(約6％-8％)的水，用泵送人脫水塔，塔頂的醛水共沸物經冷卻后返回醛水分離罐，塔底排出不含糠醛的廢水。醛水分離罐下層是含有少量水(6％左右)的糠醛，送人干燥塔，通過高溫蒸發將糠理蒸氣中攜帶的少量水分蒸發出來，干燥后的糠醛可以經過泵打人抽提塔上部，循環使用。

　　(2)苯酚溶劑精制基本工藝流程

　　工藝流程示意圖見圖2—26。

?

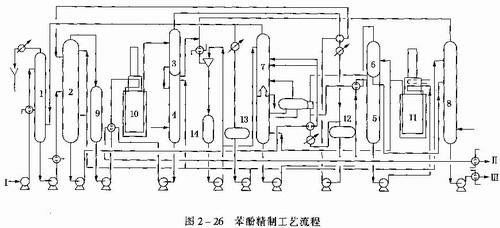

　　圖2—26苯酚精制工藝流程
