2 烴類火實驗
??? 已經進行過氣體爆炸實驗和沒有進行氣體爆炸實驗的對照試樣上都裝上熱電偶。在對照試樣上也涂上相同的膨脹型涂料，干膜厚度為進行過爆炸實驗試樣的5％以內。
??? 將這兩種試樣進行同樣的火災實驗，加熱條件按照1987版BS476標準第20部分附錄D的規定進行。這里規定了一個模擬烴類燃料燃燒過程溫度變化的溫度曲線。這個溫度曲線介于精確測定的烴類溫度曲線和實際燃燒室中的溫度曲線之間。也可以將這個溫度曲線看作是已進行過爆炸實驗試樣和其對照試樣溫度曲線的平均值。所有的Fire-tex膨脹型防火涂料也都進行烴類火實驗。
??? 做過爆炸實驗的試樣，51 min后平均溫度達到了550℃，對照試樣53min后也達到了同樣的溫度。所以，可以這樣認為，氣體爆炸對Firetex膨脹型防火涂料性能的影響可以忽略不計，經歷過氣體爆炸的涂料與未經過爆炸的具有同樣的性能。

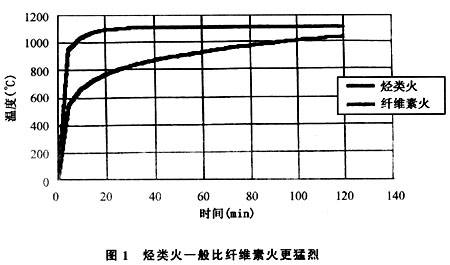

??? 烴類火一般比纖維素火更猛烈(見圖1)，這一點從BS476標準第20部分的曲線中也可以看出。

?? 還必須注意一點，那些設計用于纖維素火的防火涂料的性能還是非常有效的。在烴類火實驗中，這些材料的有效性達到了在纖維素火中的60％左右。

3? Firetex M78在大規模自然火災中的性能
??? 這里要介紹一種膨脹型防火涂料(Firetex M78)噴涂在鋼柱上，暴露在幾種自然火災中所表現出的性能。這些性能要用實驗數據來描述，實驗按照BS476標準第21部分的規定進行。
??? 長度1m的203X 203uc 52kg的鋼柱，涂上膨脹型防火涂料，涂料平均厚度2.35 mm。將這種試樣與涂有其他涂料的鋼材試樣一起放人防火分區中。
??? 為了便于直接對比，還要放人一個未加涂料的試樣。在試樣中間高度位置的腹板和翼板上固定熱電偶。
??? 防火分區地面為11 mX 7m，高度約為4m。建筑南側面上的窗戶提供通風。為限制氧氣的進入量，進而延長火的持續時間，將長度為2.77 m的窗戶，減小為1.27 m。從地板到天花板下方500mm處的墻壁用灰泥板圍起來。墻頂和組合樓板之間的縫隙用可壓縮纖維堵塞，以適應上面樓板的較大變形。
??? 實驗火按照最新版歐洲規范火災部分(BS EN1991—1—2：2002，Eurocode 1：Actions On structures)規定的參數設計。火災荷載為地板面積每平方米40 kg木材，相當于720 MJ/m2的火災荷載密度。理論預測溫度與實際測量溫度的差，與0.043 m-1的通風系數(Av√h/At)和隔墻的熱性能(b系數＝√(pc入)＝714J／m2Sl/2K)有關。
??? 多年來，我們一直根據暴露在標準溫度曲線中的相應時間，用時間當量法評定自然火強度。這種方法是使結構構件在一種自然火中達到的最高溫度與在標準實驗火中達到相同溫度所需要的時間建立關系。設計人員和規范制定部門都清楚，為了保護鋼結構，這種方法已擴展了其適用范圍，并制定了與耐火時間有關的性能指標。在本實驗中，這個時間當量預測是72min，所以給鋼柱試樣涂上能提供90 min火災保護的涂料厚度，認為是合適的。
??? 實驗的結果是，這個時間當量接近100min，而不是預計的72min。沒有涂料保護的試樣達到這個通常所說的“極限”溫度的時間，不到30 min，在幾乎整個實驗持續過程中，這個試樣的平均保護溫度低于極限溫度，只有一處比極限溫度高出10℃。
??? 實驗結果表明，用在該實驗中試樣所涂的FiretexM78涂料涂過的鋼構件，可以在自然火持續過程中維持其承載量，并能在相應的火災強度中保持將近100min。

4? 結束語
??? 總之，上述用Firetex膨脹型防火涂料所作的實驗已經證實，這種防火涂料不僅能針對劇烈的自然纖維素火提供保護，還能對爆炸和烴類火進行保護。
