?? 1.簡介

　　太浦河泵站中央控制室、計算機室各布置一套七氟丙烷無管網自動滅火裝置。七氟丙烷無管網自動滅火裝置是以“潔凈氣體”七氟丙烷作為滅火劑，七氟丙烷是五色無味的氣體，具有清潔、不導電、度性低、滅火效率高、不污染保護對象的特點，特別是對大氣臭氧層無破壞作用，符合環保的要求。該裝置是一種無管網、輕便、可移動、自動滅火的消防設備，具有安裝靈活方便、外形美觀，滅火劑無管網損失，滅火效率高、速度快、無污染的特點。火災發生時，可直接向保護區內自動噴灑滅火劑，方便快捷。該裝置不設儲瓶間，儲氣瓶及整個系統均設置在保護區。

　　七氟丙烷無管網自動滅火裝系統由火災探測器、自動報警控制器、滅火控制器、固定滅火裝置、滅火劑、輸送軟管道和噴嘴組成。

??? 2.系統工作流程圖

??? 3.滅火系統組成

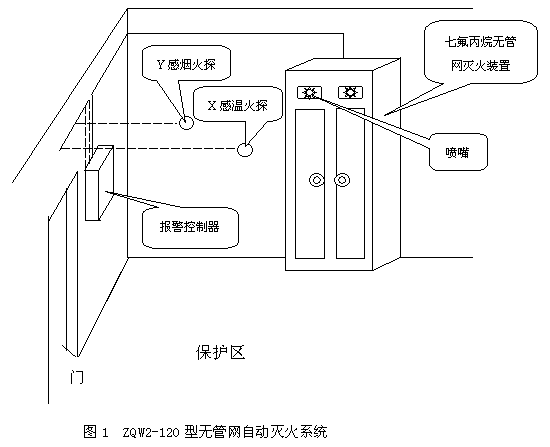

　　ZQW2-120型七氟丙烷無管網自動滅火系統為獨立式的全淹沒滅火系統，由一套或幾套無管網裝置對應保護一個區域，可以在規定的時間內向防護區噴射一定濃度的滅火劑并使其均勻地充滿整個防護區。太浦河泵站中央控制室設置兩套ZQW2-120型七氟丙烷無管網自動滅火系統，計算室設置一套ZQW2-120型七氟丙烷無管網自動滅火系統見圖1

??? 3.1系統技術參數

　　充裝壓力2.5Mpa

　　滅火劑噴放時間≤10s

　　系統工作電源主電源AC220V、輔電源DC24V

　　系統工作環境溫度-10~50℃

　　系統啟動方式自動、手動、機械應急手動

　　儲瓶容積120L
