??? 5、火災報警后，消防控制設備對聯動控制對象的功能

??? 1)停止有關部位的風機，關閉防火閥，并接收其反饋信號。

??? 2)起動有關部位的防煙、排煙風機(包括正壓送風機)和排煙閥，并接收其反饋信號。

??? 6、火災確認后，消防控制設備對聯動控制對象的功能

??? 1)關閉有關部位的防火門、防火卷簾，并接收其反饋信號。

??? 2)發出控制信號，強制電梯全部停于首層，并接收其反饋信號。

??? 3)接通火災事故照明燈和疏散指示燈。

??? 4)切斷有關部位的非消防電源的。

??? 7、火災確認后，消防控制設備應該按照疏散順序接通火災報警裝置和火災事故廣播報警裝置的控制程序，應符合下列要求：

??? 1)二層及二層以上樓層發生火災，宜先接通著火層及其相鄰的上、下層。

??? 2)首層發生火災，宜先接通本層、二層及地下各層。

??? 3)地下層發生火災，宜先接通地下層及首層。

??? 三、消防聯動設備控制的實現

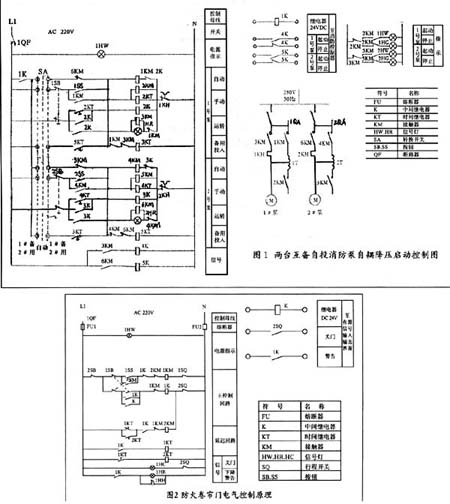

??? 1、消防泵電氣控制：消防泵控制系統一般采取一用一備的消防控制系統。圖(1)是一用一備消防泵自耦降壓自動控制電路圖。

?

??? 當主令開關SA打到1M自動，2M備用時，來自消防控制室的火警聯系開關1K閉合，接觸器1KM、2KM通電，1#泵開始降壓起點，同時時間繼電器2KT也通點，延時閉合常開觸點2KT，中間繼電器2K通電，導致接觸器3KM通電，1KM斷電，1#泵進入正常運轉狀態；當接觸器1KM發生故障時，其觸點不動作，那么時間繼電器3KT立即通電，接

??? 觸器4KM、5KM動作，2#泵開始降壓起動，同時時間繼電器4KT通電，其常開觸點延時閉合，中間繼電器3K動作，接觸器6KM通電、4KM斷電。2#泵開始正常運轉。實現了自投互備的狀態。

??? 2、防火閥、排煙閥由電磁線圈操作，電磁線圈動作后，觸動微動開關，發現反饋信號。

??? 3、防排煙風機電氣控制

??? 防排煙風機受防火閥、排煙閥聯運控制，當排煙閥擰開后、防排煙風機自動運轉。當超過280℃時，防火閥自動關閉、防排煙風機自動停止。

??? 4、防火卷簾門電控制

??? 防火卷簾門在每樘門閘兩側分別安裝感煙、感溫探測器，便于人員疏散。幾個防火卷簾門為一組，通過控制模塊控制，其控制電路圖如圖4。其聯動操作過程如下：消防控制器發出第一個下降命令后，發出關門聲光信號，卷簾下降到中位后停止。消防控制器發出第二個下降命令后，經過一定延時后，卷簾繼續下降到下位后停止，并向控制器發現反饋信號。聯動動作時，手動也可以操作。其控制電路如圖(4)。

??? 5、雙電源自動切換的電氣控制

??? 按照有關規范，消防設備電源應在末端有雙電源自動切換供電(APD)。它可以監測電源電壓和頻率，當電源側有失壓、斷相、接地等故障時，就自動進行電源切換。
