1　事故簡介

　　2007年1月29日和2007年3月29日，江蘇省泰州市、南京市先后發生兩起盛裝混合氣體的鋼質無縫氣瓶爆炸事故。事故調查期間， 2007年5月20日和2007年5月21日上述兩地又各發生1起同類氣瓶爆炸事故。經現場勘察， 4起事故在氣瓶類型、盛裝介質、工作狀況、爆炸原因和氣瓶殘留物形貌等各方面極其相似：鋼瓶公稱容積70L、設計壓力15MPa、瓶體材質37Mn、盛裝介質50%N2+42%Ar+8%CO2、工作壓力15MPa (G，下同)、投用年限3~4年、使用期間均未進行過定期檢驗。

　　現以2007年3月29日氣瓶爆炸事故為例，對事故原因進行分析，并提出防范建議。

　　2　宏觀特征分析

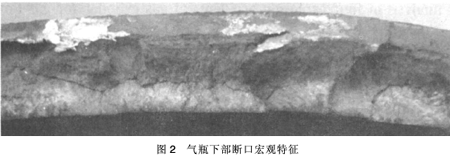

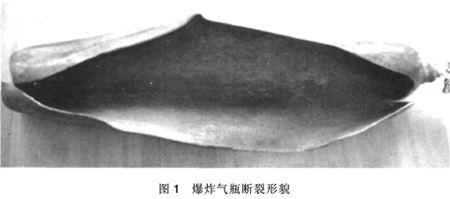

　　氣瓶爆破斷裂形貌如圖1所示。爆炸導致的瓶體開裂主要沿軸向發展，瓶體變形并向兩側展開，一側的中部出現皺褶；鋼瓶內壁存在多處點狀腐蝕，直徑為2.0~3.0mm，深度為0.5~1.0mm。觀察瓶體底部起向上300mm范圍內的斷口，沿壁厚方向由內向外有明顯顏色差異：壁厚內層區域(約1/3壁厚)呈污白色，無金屬光澤，有向外壁發散的放射狀條紋，為爆炸前已存在的陳舊斷口，且在該層面存在大量的二次裂紋；壁厚中層區域(約1/3壁厚)顏色由污白色漸變為青灰色，同時逐漸出現金屬光澤；壁厚外層區域具有纖維狀特征，顏色為青灰色，具有金屬光澤，為新鮮斷口，如圖2所示。

?

?
