?圖5?壓力流量曲線圖?由圖5可看出，主閥PV1001控制上游壓力隨流量增大而減小，而副閥PV1002控制上游壓力為一定值，但兩閥出口壓力(隨流量的變化)相同。四、減壓閥運行工況分析?RZD-RMBX型減壓閥結構獨特，并首次在我國輸油管道上使用，由于設計上的疏忽，減壓站進站主流程上未裝過濾器，加之減壓閥的安裝未嚴格按照規程執行，因此導致庫鄯輸油管道在輸水試運期間減壓閥嚴重受堵，流通能力減小，后經補裝過濾器，并多次沖洗減壓閥，運行工況才逐漸趨于正常。?

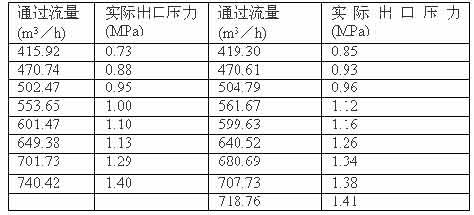

??? 通過分析主閥PV1001的兩組運行數據，得出如表1所列的結果。?第一組數據中取通過流量約490?m3／h，運行時間為8個月，減壓閥的實際開度從99.61%降為35.36%，經過計算，實際開度與理論開度間的絕對誤差從71.61%降為7.61%。第二組數據取通過流量約643?m3／h，運行時間為4個月，實際開度從56.31%降為40.83%，絕對誤差從23.81%降為8.03%。從表1中可以看出，減壓閥隨著運行時間的累計，流通能力也逐漸恢復，主要原因是減壓閥在運行過程中，籠筒內的堵塞物由于受到高壓原油的長期沖蝕與磨蝕而逐漸減少。以1998年3月21日與1998年8月1日的兩組運行參數(見表2)為依據，對減壓閥的出口壓力與流量的變化進行比較。表1?庫鄯輸油管道主閥運行的兩組數據比較

序號	日期	閥前壓力 (MPa)	通過流量 (m³／h)	實際開度 %	閥后壓力 (MPa)	壓差 (MPa)	相對流通能力 %	理論開度 %	絕對誤差 ?
?	1997-08-14	6.47	491.90	99.61	0.94	5.53	13.92	28.0	71.61
第	1997-11-19	6.31	490.35	87.13	0.67	5.64	13.74	27.9	59.23
一	1998-02-27	6.30	490.35	67.18	0.91	5.39	14.05	28.2	38.98
組	1998-03-22	6.30	490.35	45.05	0.91	5.39	14.05	28.2	16.85
?	1998-04-13	6.31	490.35	35.36	0.91	5.40	14.04	28.2	7.16
?	1998-04-29	6.11	490.95	56.31	1.25	4.86	19.38	32.5	23.81
第	1998-05-30	6.00	641.17	51.96	1.28	4.72	19.64	32.8	19.16
二	1998-06-11	6.00	644.69	48.64	1.32	4.68	19.83	32.9	15.74
組	1998-07-28	6.03	643.71	46.20	1.25	4.78	19.60	32.7	13.50
?	1998-08-15	5.97	644.04	40.83	1.22	4.75	19.66	32.8	8.03
