野外農田施工要根據車輛寬度和荷載以設計相應的臨時道路。
　　④臨時供水和供電，應根據工地用水、用電需要設置若干個供水點和電箱，并在圖紙上分別標明。

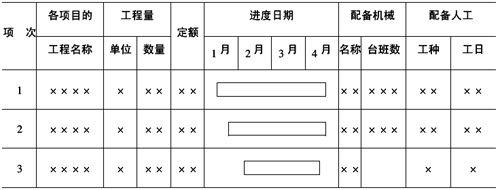

　　(2)施工進度計劃的表示方法進度計劃可用文字說明或用表格形式來表示。由于用表格形式能綜合反映各方面情況和要求，所以較多采用“進度計劃表”的形式來表示(見表2-10-1)。
?

表2-10-1 工程進度計劃表

?

　　如果工程復雜可以再分成若干個小項目用同樣表式加以說明。

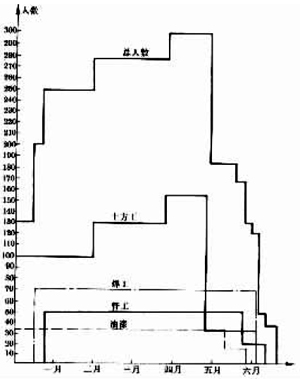

　　根據各個時間需要耗用的人工，繪制成勞動力耗用動態圖(見圖2-10-1)。
　　(3)運用統籌法編制進度計劃地下管施工由很多工序組成，在與其他管線配合施工時，又涉及到互相交叉施工問題。因此施工中工序與工序之間不僅有著錯綜復雜的關系，而且與外部配合(埋管線、筑路等)的聯系又是千絲萬縷。
?

?

圖2-10-1 工程勞動力耗用動態圖

　　統籌法就是根據組成工程的全部工序內容以及相互關系，按照施工的合理順序，繪制成“工序流程圖”，加以綜合，統籌地安排工序，最大限度地壓縮無效工時，以求得工程的最短工期。“工序流程圖”中的最長工時的工序線路為工程中的關鍵工序，所需要時間即為全工程的總工期。工序流程圖又稱為計劃“網絡圖”。
　　①工序流程圖的基本畫法。工序流程圖是用箭桿將各工序加以聯接，并標明工序的內容和時間，表達相互之間銜接關系。可分雙代號法和單代號法，現介紹常用的雙代號法網絡圖畫法(見圖2-10-2所示)。圖示每支箭桿表示每一個工序，工序的名稱標注在箭桿的上面，完成工序內容所需要的時間標志在箭桿的下面，箭尾表示工序的開始，箭頭表示工序的結束。箭頭和箭尾銜接處為節點，用圓圈表示，圈內編號為各施工工序的順序。當箭桿下面時間數出現零的箭桿⑥→⑦，僅表示兩個工序前后的順序關系，而不占用時間，故稱之為虛工序。
　　②關鍵工序及其作用。通過對網絡圖中組成的各條工序流程圖時間和的計算，可方便地找到耗用時間最長的流程線路。這就是工程的關鍵工序線路，從而明確了計劃編制及落實的主要環節，以利采取必要的措施。
?

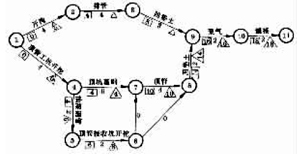

圖2-10-2 中所示為某個由排管和頂管組成的工程內容較簡單的網絡圖。
圖2-10-2 包含頂管內容的施工網絡圖
○——流程序號；□——工序的最早開工時間；△——工序的最遲開工時間

　　從開工至竣工共有四條線路：
　　第一條：①→②→③→⑨→⑩→⑾共需要15天。
　　第二條：①→④→⑦→⑧→⑨→⑩→⑾共需要20天。
