1) 備的金屬外殼必須與保護零線連接。保護零線應由工作接地線、配電室(總配電箱)電源側零線或總漏電保護器電源側零線處引出(圖16—1)。

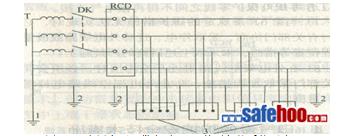

圖16一l專用變壓器供電時TN—S接零保護系統示意
1-工作接地 2-PE線重復接地 3-電氣設備金屬外殼
(正常不帶電的外露可導電部分) Ll、L2、D一相線N-工作零線
PE-保護零線 DK-總電源隔離開關 RCD-總漏電保護器
(兼有短路、過載、漏電保護功能的漏電斷路器) T-變壓器
2) 當施工現場與外電線路共用同一供電系統時，電氣設備的接地、接零保護應與原系統保持一致。不得一部分設備做保護接零，另一部分設備做保護接地。
采用TN系統做保護接零時，工作零線(N線)必須通過總漏電保護器，保護零線(PE線)必須由電源進線零線重復接地處或總漏電保護器電源側零線處，引出形成局部TN—S接零保護系統(圖16—2)。
3) 在TN接零保護系統中，通過總漏電保護器的工作零線與保護零線之間不得再做電氣連接。
4) 在TN接零保護系統中，PE零線應單獨敷設。重復接地線必須與PE線相連接，嚴禁與N線相連接。
5) 使用一次側由50V以上電壓的接零保護系統供電，二次側為50V及以下電壓的安全隔離變壓器時，二次側不得接地，并應將二次線路用絕緣管保護或采用橡皮護套軟線。當采用普通隔離變壓器時，其二次側一端應接地，且變壓器正常不帶電的外露可導電部分應與一次回路保護零線相連接。以上變壓器尚應采取防直接接觸帶電體的保護措施。
T一變壓器
圖16—2三相四線供電時局部TN—S接零保護系統保護零線引出示意
1-NPE線重復接地2-PE線重復接地 L1、L2、L3一相線
N-工作零線 PE一保護零線 DK-總電源隔離開關
RCD-總漏電保護器(兼有短路、過載、漏電保護功能的漏電斷路器)
6) 施工現場的臨時用電電力系統嚴禁利用大地做相線或零線。
7) 接地裝置的設置應考慮土壤干燥或凍結等季節變化的影響，并應符合表16—5的規定，接地電阻值在四季中均應符合JGJ 46—2005規范中第5．3節的要求。但防雷裝置的沖擊接地電阻值只考慮在雷雨季節中土壤干燥狀態的影響。
表16—5接地裝置的季節系數y值
|
埋深／m
|
水平接地體
|
長2～3m的垂直接地體
|
|
O．5
|
1．4～1．8
|
1．2～1．4
|
|
O．8～1．O
|
1．25～1．45
|
1．15一1．3
|
|
2．5—3．O
|
1．O～1．1
|
1．0～1．1
|
8) PE線所用材質與相線、工作零線(N線)相同時，其最小截面應符合表16—6的規定。
表16—6 PE線截面與相線截面的關系
|
相線芯線截面．S／姍2
|
PE線最小截i／i~／mm2
|
|
S<~16
|
5
|
|
16<S~<35
|
16
|
|
S>35
|
sf2
|
9) 保護零線必須采用絕緣導線。配電裝置和電動機械相連接的PE線應為截面不小于2．5mlIf的絕緣多股銅線。手持電動工具的PE線應為截面不小于1．5m玉的絕緣多股銅線。
10) PE線上嚴禁裝設開關或熔斷器，嚴禁通過工作電流，且嚴禁斷線。
11) 相線、N線、PE線的顏色標記必須符合以下規定：相線Ll(A)、L2(B)、L3(C)相序的絕緣顏色依次為黃、綠、紅色；N線的絕緣顏色為淡藍色；PE線的絕緣顏色為綠／黃雙色。任何情況下上述顏色標記嚴禁混用和互相代用。
