1．6 深圳地區基本風壓值wo=0.7kN/m2，風壓高度系數按C類地面粗糙度取值。H=5m時，μz=0.54；H=50m，μz=1.36。

1．7 本例腳手架立桿基礎采用壓實填土基礎，填料為土夾石，碎石、卵石的含量在30%~50%，土分層回填平整夯實后的密實度為0.94~0.97，其承載力標準值取180kN/m2。然后采用長2.0m，寬200mm，厚60mm的木反作為墊木，將立桿布置在墊土的中心線上。（如圖4）

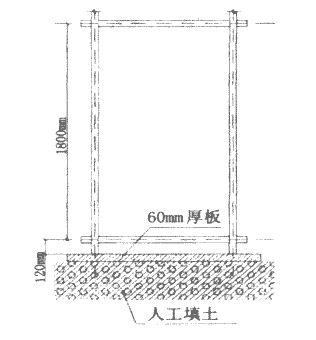

圖4 基礎示意圖

2． 設計計算

2．1 縱、橫向水平桿計算

2．1．1 縱向水平桿的抗彎強度和撓度計算（按三跨連續梁，見圖1）



圖1 縱向水平桿計算簡圖

qGK=0.125×1.05/3=0.4375kN/m

qQK=3×1.05/3=1.05kN/m

q=1.2qQK+1.4qQK=1.2×0.1225+1.4×1.05

=1.5225kN/m

M=0.1×q×l2a=0.1×1.5225×1.52

=0.3426kN/m2

σ=M/W=0.3426×106/5.08×103

=67.43N/mm2＜f=205N/mm2

υ=5ql4a/384EI-0.05q4aEI+0.017q4a/16EI

=2.21mm＜〔υ〕=la/150=10mm

2．1．2 橫向水平桿的抗彎強度和撓度計算

p=1.2qQK×la+1.4qQK×la=1.2×0.4375×1.5+1.4×1.05×1.5=2.28376kN

q=1.2×0.35×1.5+1.4×3×1.5=6.39kN/m

Mq=0.5×6.93×0.32=0.31186kN·m

2．1．3 扣件的抗滑承載力

由圖3可知，RA=5.8017kN＜Rc（=8kN），所以能滿足抗滑要求。

2．2 立桿計算

2．2．1 立桿穩定性計算（以規范允許搭設的最大高度50m，計算底層立桿段）

（1） 計算部位應根據風荷載產生彎曲壓應力大小確定，故先計算風荷載產生的壓應力。

An=5980(mm)2（略）

AW=10000(mm)2

w=1.2An/Aw=0.72

μs=10.4w

μz=0.54

Mw=0.85×1.4×Mwk/10=0.11kN·m

MwW=0.11×106/5.08×103=21.74N/mm2

（2） 計算腳手架自重標準值產生的軸向力NGlK；

由《規范》附錄A表A-1查得一個柱距范圍內每米高腳手架自重產生的軸心壓力標準值Gk=0.1248kN/m，則50m高腳手架結構自重產生軸心壓力標準值為：NGlK=h·gk=50×0.1248=6.24kN

（3） 計算構配件自重標準值產生的軸向力NGlk（結果如下表）：

構 立 配 桿 件

腳手板 （N）

欄桿 （N）

擋腳板 （N）

安全網 （N）
