目次
　　前言
　　1 范圍
　　2 引用標準
　　3 定義
　　4 技術要求
　　5 試驗方法
　　6 檢驗規則
　　7 高壓靜電防護服號型
　　8 標志與包裝
　　前言
　　本標準所述的高壓靜電防護服與GB 6568.1—2000《帶電作業用屏蔽服裝》的原理和作用是相同的，但由于塔（構架）上地電位人員與帶電作業等電位人員作業時所處的位置不同，對兩種服裝要求也不一樣，即前者低，后者高。高壓靜電防護服的技術指標項目較帶電作業用屏蔽服少，技術參數也較低。至于技術指標的試驗方法則均取自GB6568.2—2000《帶電作業用屏蔽服裝試驗方法》，僅整套高壓靜電防護服內的電場強度試驗測點和導線上施加電壓適當改變，以使其更加切合實際。
　　本標準由國家經貿委電力司提出。
　　本標準由全國帶電作業標準技術委員會歸口。
　　本標準起草單位：長沙電業局、國家電力公司武漢高壓研究所。
　　本標準主要起草人：柏克寒、胡毅、張麗華、易輝。
　　1 范圍
　　本標準規定了高壓靜電防護服的技術要求、試驗方法及檢驗規則。
　　本標準適用于額定電壓110kV~500kV的交流輸電線路和變電站登塔（構架）作業人員和需防靜電感應的地面作業人員所穿戴的高壓靜電防護服。
　　按本標準制成的高壓靜電防護服不得作為等電位屏蔽服使用。
　　2 引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB/T 1335.1—1997 服裝號型 男子
　　GB 6568.1—2000 帶電作業用屏蔽服裝
　　GB 6568.2—2000 帶電作業用屏蔽服裝 試驗方法
　　GB/T 16927.1—1997 高電壓試驗技術 第1部：一般試驗要求（eqv IEC 60-1：1989）
　　GB/T 16927.2—1997 高電壓試驗技術 第2部：測量系統（eqv IEC 60-2：1989）
　　FZ/T 81007—1994 男女單服裝
　　3 定義
　　本標準采用下列定義。
　　3．1 高壓靜電防護服high voltage electrostatic shielding clothing
　　用導電材料與紡織纖維混紡交織成布后再做成的服裝。當?shù)仉娢蛔鳂I(yè)人員穿著后，能有效地防護人體免受高壓電場及電磁波的影響。
　　整套高壓靜電防護服包括：上衣、褲、帽、手套和鞋。
　　3．2 連接帶connection tape
　　用符合GB 6568.1—2000中5.2技術指標的屏蔽衣料做成的布帶（寬15mm，雙層），縫置在衣、褲、帽、手套上，以使各部形成電氣連接。
　　4 技術要求
　　4．1 衣料
　　4．1．1 屏蔽效率
　　屏蔽效率不得小于28dB。
　　4．1．2 衣料電阻
　　衣料電阻不得大于300Ω。
　　4．1．3 耐汗蝕
　　經耐酸性汗蝕和耐堿性汗蝕試驗，其電阻值均不得大于500Ω，屏蔽效率不得小于26dB。
　　4．1．4 透氣性能
　　透過衣料的空氣流量不得小于35L（m²·s）。
　　4．1．5 斷裂強度和斷裂伸長率
　　衣料經向斷裂強度不得小于345N，緯向斷裂強度不得小于300N，經、緯向斷裂伸長率不得小于10%。
　　4．2 成衣
　　4．2．1 鞋
　　鞋的電阻不得大于500Ω。
　　4．2．2 帽
　　帽、帽檐、外伸邊沿或披肩均應用靜電防護衣料制作，避免人體頭部裸露部位產生不舒適感。
　　4．2．3 整套高壓靜電防護服
　　整套衣服最遠端點之間的電阻值不作要求，但各部之間必須形成良好的電氣連接。
　　按本標準5.8規定進行試驗，衣服內胸前的體表場強不得大于15kV/m，且高壓靜電防護服內流經人體的電流不得大于50μA。
　　4．2．4 連接帶
　　上衣的衣領、袖口及上衣與褲連接的兩側均應配制連接帶。
　　褲與上衣連接的兩側及兩褲腳均應配制連接帶。
　　帽、手套均應配制一根連接帶。
　　連接帶與衣、褲、帽、手套的搭接長度不得小于100mm，寬度不得小于15mm，且連接帶與被連接件的縱向縫制不得少于3道，并應均勻分布于連接帶上。
　　5 試驗方法
　　5．1 衣料屏蔽效率試驗
　　按照GB 6568.2—2000的3.1進行。
　　5．2 衣料電阻試驗
　　按照GB 6568.2—2000的3.2進行。
　　5．3 耐汗蝕試驗
　　按照GB 6568.2—2000的3.7進行，但汗蝕-烘干周期減為2次，然后按GB 6568.2—2000的3.1及3.2分別測量其屏蔽效率和電阻值。
　　5．4 透氣性能試驗
　　按照GB 6568.2—2000的3.9進行。
　　5．5 斷裂強度和斷裂伸長率試驗
　　按照GB 6568.2—2000的3.10進行。
　　5．6 鞋電阻試驗
　　按照GB 6568.2—2000的4.3進行。
　　5．7 整套靜電防護服電阻試驗
　　按照GB 6568.2—2000的4.4進行。
　　5．8 整套靜電防護服內的電場強度試驗
　　5．8．1 主要設備
　　a） 一條500kV模擬導線（四分裂導線），長度不小于10m，懸掛在試驗大廳內；
　　b） 一塊量程為0~100kV/m的場強表，其誤差應小于或等于1%；
　　c） 可在胸前放置場強儀的薄殼模擬人；
　　d） 一副望遠鏡；
　　e） 一臺400kV以上工頻試驗變壓器及測量系統（應符合GB/T 16927.1~16927.2的要求）。
　　5．8．2 試驗條件
　　試驗應在溫度為23℃±2℃、相對濕度為45%~55%環境中進行。
　　5．8．3 試驗布置及程序
　　a） 預放模擬人位置應處于導線正下方。在導線上施加一定的工頻電壓，使該位置離地1m高處的未畸變場強達到58kV/m，記錄下該電壓值并切除電壓；
　　b） 將穿全套靜電防護服的模擬人安放在該位置。場強表放在模擬人靜電防護服內的胸前部，場強表應屏蔽良好；
　　c） 在導線上再次施加該電壓，用望遠鏡通過衣扣縫隙觀察場強表，讀取三個數據。
　　5．8．4 試驗結果
　　按三次讀數的算術平均值作為實測場強，其值不得大于標準規定值。
　　5．8．5 試驗報告
　　試驗報告內容同GB 6568.2—2000的4.1.5。
　　5．9 整套靜電防護服內流經人體電流試驗
　　試驗布置與本標準中5.8相同。試驗按照按照GB 6568.2—2000的4.6進行。
　　6 檢驗規則
　　6．1 型式試驗
　　制造廠家對定型前的產品，必須按本標準規定的項目和試驗方法進行型式試驗。
　　如改變定型產品所使用的材料或改變制造工藝流程和織物結構，應重新進行型式試驗。
　　提供型式試驗的產品，必須在同一批次中隨機抽取三套靜電防護服，按表1中的項目進行試驗。
　　若試品在表1中的任一試驗項目中未通過試驗，則認為該批產品不合格。
　　型式試驗在經國家認可且試驗設備經計量部門檢驗合格的單位進行。

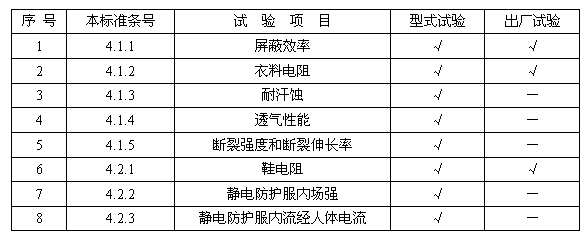

　　表1 型式試驗和出廠試驗項目
　　
　　6．2 出廠試驗
　　出廠試驗由生產廠家進行，如用戶提出要求，亦可參加監督進行。
　　出廠試驗項目見表1。
　　衣服成品應逐件檢查外形、分流連接帶，必須確保其完好無損。此外，還應按FZ/T81007—1994的“檢驗規定”的要求進行成品檢驗。
　　產品經檢驗合格出廠時，應對每件產品出具合格證，包括試驗結論、試驗日期和試驗人員代號。
　　生產廠必須確保產品的穩定性和交貨產品與型式試驗樣品的一致性。廠家應向用戶提供抽樣試驗的結果。
　　6．3 抽樣試驗
　　如用戶要求，可以在交貨產品中進行抽樣檢查，也可對個別項目進行重復試驗。
　　經雙方同意，也可以進行本標準未作規定的其它補充試驗。
　　7 高壓靜電防護服號型
　　7．1 上衣、褲號型
　　根據GB/T 1335.規定，上衣和褲子均選用5.3B系列。
　　選用上衣的號型有：165/93、170/96/175/99、180/102、185/105等五種；選用褲的號型有：165/84、179/87、175/90、180/93、185/96等五種。
　　7．2 帽號型
　　選用57、58、59、60、61mm等五種號型。
　　7．3 鞋號型
　　選用25、26、27、28mm等四種號型，寬均選用Ⅲ型。
　　8 標志與包裝
　　8．1 標志
　　8．1．1 對高壓靜電防護服顏色不作規定。
　　8．1．2 凡符合本標準的高壓靜電防護服，必須有下列標志：
　　a） 制造廠名；
　　b） 商標；
　　c） 號型；
　　d） 制造日期。
　　以上內容用一種紅色圓形標志來顯示，以區別帶電作業等電位電工用的屏蔽服。
　　圖形標志（見圖1）應牢固地縫制在高壓靜電防護服的上衣、褲、帽、手套上。

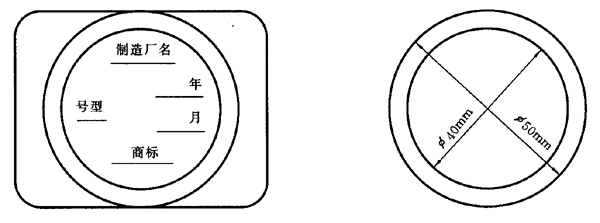

　　圓形標志的尺寸參數（見圖2）為：
　　a） 圓形框條寬5mm；
　　b） 圓形外徑為50mm，內徑為40mm。
　　

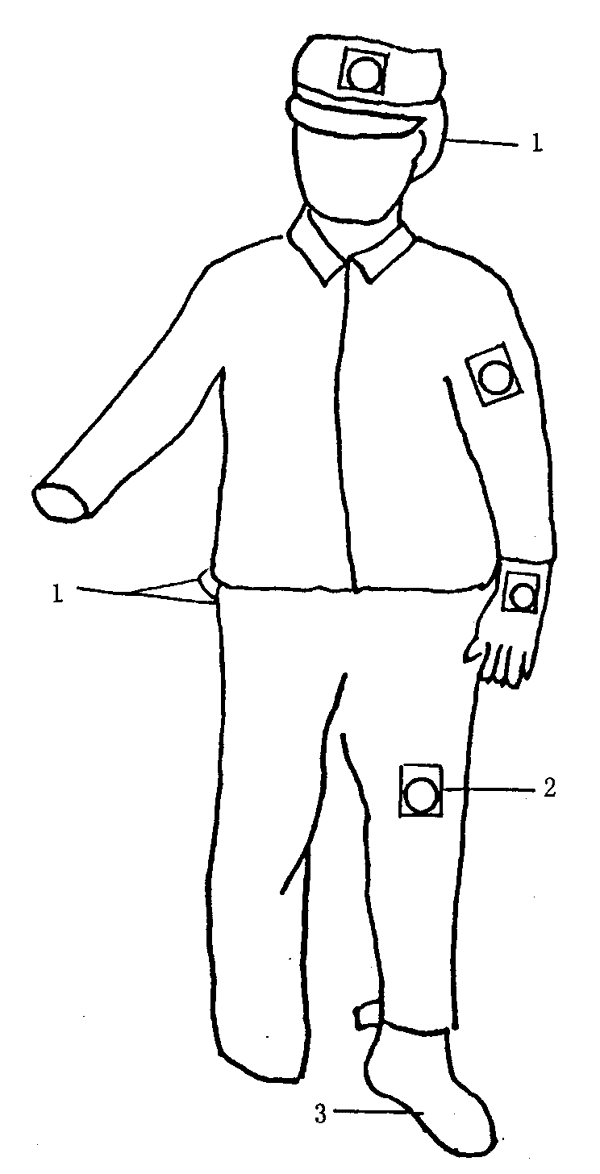

　　1―連接帶；2―標志；3―導電鞋
　　圖1 高壓靜電防護服
　　
　　注：圓形、全部字均為大紅色，底布為淺藍色。
　　圖2 標志
　　8．2 包裝
　　高壓靜電防護服的包裝或包裝箱應有產品名稱、號型、數量、出廠日期和廠名等標志。
　　高壓靜電防護服應包裝在塑料袋內，然后裝入硬質箱子中，以免運輸過程中長期受重壓而損壞金屬導電材料。
　　包裝箱內必須附有合格證和使用說明書。
