拉森鋼板樁基坑圍護支護方案

　　評論：　 ? 收藏本頁

1、編制依據

1.1、福州市規劃設計研究院《東山路0+201.54小橋》設計圖紙與工

程設計資料。

1.2、《建筑地基基礎工程施工質量驗收規范》GB50202—2002。

1.3、《砼結構工程施工質量驗收規范》GB50204—2002。

1.4、《建筑工程施工質量驗收統一標準》GB50300—2001。

1.5、施工現場及周邊環境調查資料。

1.6、國家、省、市、行業有關法律、法規、技術規范等。

2、工程概況

2.1、擬建東山路0+201.54小橋，位于福州市晉安區鼓山鎮橫嶼村，

原地面羅零標高6.900m，基坑上部2.00m為放坡，基坑挖深為6.400m。

另有一根污水倒虹管從橋的一端通過，槽底標高與橋的基坑標高很接

近，施工圍護樁時，一起考慮施工。

3、支護結構主要材料的選用

3.1、鋼板樁采用FSPIV型拉森鋼板樁長15m。

3.2、內支撐體系由350×350H型鋼組成。

3.3、支護結構選用鋼材均采用Q235鋼、焊條采用E45型。

3.4、圍護樁位布置結合現場情況可做適當的調整。

4、進場主要材料計劃

5、進場機械設備計劃

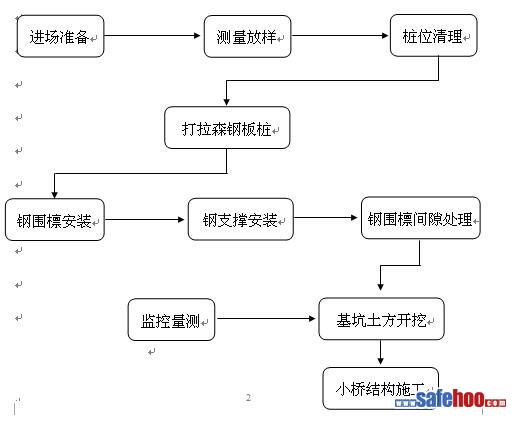

6、基坑支護施工步驟

7、現場組織結構

7.1、根據工程特點與施工技術要求，選擇具有多年施工經驗的工程技術人員和管理人員，組成精干、高效的項目部。項目部配項目負責人，施工現場負責人以及工程技術管理人員等數名。

管理人員名單

序號	姓名	職務	崗位職責
1	?	項目經理	全面領導工程施工，是質量工期安全文明生產的第一責任人，負責對外協調工作。
2	?	技術負責人	負責工程施工技術、質量安全生產工作、指導施工員、質量員和安全員工作。
3	?	施工員	實施組織設計，協調各工序的銜接，檢查監督指導施工。
4	?	質檢員	各工序質量檢查，監督指導、施工質保。
5	?	安全員	負責對工人進行安全教育、交底、檢查落實各項安全管理制度。
6	?	材料員	負責對工程材料采購和送檢、試驗。
7	?	資料員	負責施工內業資料整理和保管。

8、施工進度安排

8.1、本小橋基坑支護工程施工分東半幅、西半幅進行計劃安排，每半幅施工準備3天，打拉森鋼板樁8天，鋼圍檁與鋼支撐安裝4天，基坑支護工程鋼板與鋼圍檁進行搭接施工，每半幅合計10個工作日。

詳細施工進度計劃見《基坑支護施工進度計劃》橫道圖。

9、勞動力組織

9.1、根據工程工期要求，合理安排施工現場的勞動力。在施工過程中，施工人員要根據設計要求與本工程的施工順序，科學地安排各工種的勞動力人數，做到統一安排、服從指揮、各司其職、嚴格施工紀律。施工勞動組織安排如表所示。表中數據按一個工作面一班制考慮。

基坑圍護施工勞動力組織（一工作班）
