該工程為虹梅南路-金海路通道工程（越江段）閔行段管理中心及風道二期工程，位于虹梅南路隧道西側（樁號HJK10+770）處，地下結構為暗埋段（矩形框架結構），基坑圍護設計為600mm厚的鋼砼地下連續墻，開挖深度為14.7m，坑內底高壓旋噴加固區域（詳見附圖），樁徑Φ800，搭接200mm，共計2140根，加固層標高：-10.102～-13.102m，加固深度3.0m。

1、 總平面圖、坑內加固平面圖、坑內加固剖面圖；

2、 工程地質勘察報告；

3、 國家行業標準《建筑樁基技術規范》(JGJ94-94)

4、《建筑地基基礎工程施工質量驗收規范》（GB50202-2002）

5、《建筑地基處理技術規范》(JGJ79-91)

6、上海市工程建設規范《基坑工程技術規范》（DG/TJ08-61-2010）

1、孔徑：800 mm；

2、旋噴樁中心距：600 mm；

3、水泥用量： 225kg/m（水泥摻量為25%）；

4、漿壓力：≥28MPa；

5、空氣壓力：0.7 MPa；

6、漿液流量：65～70 L/min；

7、漿液噴射鉆桿提升速度： 5～25 cm/min；

8、鉆桿轉速：小于12 r/min；

?

?

9、漿液配比：

(1)?旋噴樁施工參數

采用雙重管法施工，根據以往經驗及結合本工程特點，主要施工參數如下：

(2)?設備配備

每套設備主要有：

（3）漿液及配比

本工程高壓噴射注漿所用材料為42.5^#普通硅酸鹽水泥，水泥

摻量25%，水灰比0.8—1.0。

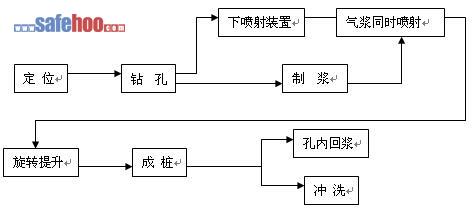

（4）施工工藝流程

?

（1）場地平整：先進行場地平整，清除樁位處地上、地下的一切障礙物，場地低洼處用粘性土料回填夯實，并做好排漿溝。

（2）測量定位：首先采用全站儀根據高壓旋噴樁的里程樁號放出控制樁，然后使用鋼卷尺和麻線根據樁距放出旋噴樁的樁位位置，用小竹簽做好標記，并撒白灰標識，確保樁機準確就位。

（3）機具就位：樁機緩慢移動至施工部位，由專人指揮，用水平尺和定位測錘校準樁機，使樁機水平，導向架和鉆桿應與地面垂直，傾斜率小于1.5%。對不符合垂直度要求的鉆桿進行調整，直到鉆桿的垂直度達到要求。為了保證樁位準確，必須使用定位卡，樁位對中誤差小于5cm。

（4）啟動鉆機，邊旋轉邊鉆進，至設計標高后停止鉆進：插管與鉆孔兩道工序合二為一，即鉆孔完成時插管作業同時完成。在插管過程中，噴射高壓水切割土體。

（5）漿液配置：高壓旋噴樁的漿液，采用P.0-42.5級普通硅酸鹽水泥, （水泥須提前送檢合格后才能使用）。水泥用量不小于450kg/m³。水泥漿液配制按設計要求控制為水灰比0.8~1.0，攪拌灰漿時，先加水，然后加水泥，每次灰漿攪拌時間不得少于2分鐘，水泥漿應在使用前一小時制備，漿液在灰漿拌和機中要不斷攪拌，直到噴漿前。噴漿時，水泥漿從灰漿拌和機倒入集料斗時，過濾篩，把水泥硬塊剔出。水泥漿通過膠管送到旋轉振動鉆機的噴管內，最后噴出。

（6）噴射注漿：在插入旋噴管前先檢查高壓設備和管路系統，設備的壓力和排量必須滿足設計要求。各部位密封圈必須良好，各通道和噴嘴內不得有雜物，并做高壓水射水試驗，合格后方可噴射漿液。旋噴作業系統的各項工藝參數都必須按照預先設定的要求加以控制，并隨時做好關于旋噴時間、用漿量，冒漿情況、壓力變化等的記錄。
