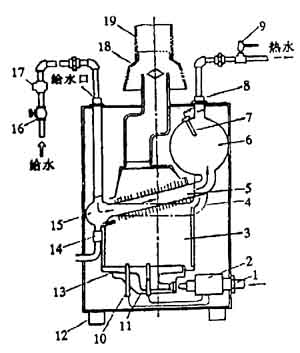

圖3-8-4 封閉式容積熱水器

　　在貯水箱6內設有恒溫器7，通過它和燃氣閥門裝置聯合工作，根據水溫變化情況，來控制燃氣供應量的多少。
　　火焰檢測裝置起熄火保護作用，一旦主燃燒器中途熄火，則立刻關斷燃氣通路。
　　(2)燃氣沸水器
　　燃氣沸水器是供應開水的燃氣用具。圖3—8—5為容積式自動沸水器的結構原理圖。
　　這種沸水器由水路系統、燃氣系統和自動控制系統所組成。
　　水路系統包括冷水箱20、爐膛水套(熱水箱37)、沸水箱17、上水管36和沸水供應管等。冷水從上水管36進入冷水箱20，然后入爐膛水套底部(熱水箱)，沸騰后進入沸水箱17。沸水流出管有2種：其一是經過冷卻器18(于冷水箱內)至溫開水閥22，此管水溫在60℃左右；其二是從沸水箱17直接到沸水閥23，此管水溫為95℃。
?

?

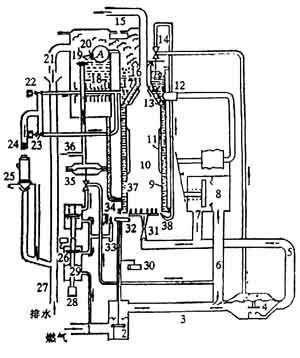

圖3-8-5 容積式自動沸水器

　　燃氣系統包括燃氣導管1、安全閥2、繼動氣閥4、恒溫閥8和浮球控制節流閥14等，
　　在點火前，這一系統的閥門均處于關閉狀態。啟動時，先將燃氣管路上的閥門打開，燃氣進入安全閥2和點火閥29下段。然后手撳按鈕28接通電開關26，電熱絲34投入工作，點燃引火器33(長明小火)。此時熱電偶32被加熱，使微動電開關30動作，將安全閥2打開，接通燃氣管路，則進入主燃燒器31的燃氣被引火器33點燃。另外，流經安全閥2的一部分燃氣，通過水氣聯鎖閥35至點火閥29的上段，當去掉按鈕28的推力后，點火閥上段閥口打開而下段閥口關閉，此時，長明小火所需燃氣山點火閥上段供應。
　　在安全閥2之后分有主路燃氣和分路燃氣。主路燃氣是指經由繼動氣閥4、主燃燒器管5至燃燒器31的管路。繼動氣閥4受浮球控制節流閥14的控制，在運行中繼動氣閥4內皮膜的兩面皆充有燃氣，由于進氣開口大小的差別而使皮膜兩面產生壓差，用其控制繼動氣閥的開閉。流經皮膜下面閥口的燃氣直接流向主燃燒器31；流經皮膜上面的燃氣，經浮球控制節流閥14，去放散小火炬38被燒掉。當停止用水時，沸水箱17中水位升高，致使浮球控制節流閥14關閉，繼動氣閥亦隨之關閉，切斷了主路燃氣的供應；當沸水箱17中水位再下降時，主蹄燃氣管路再重新接通。分路燃氣是指經由分路燃氣管6、恒溫閥8、保溫燃燒器管7至燃燒器31的管路。感溫器12使沸水溫度保持90％以上。感溫器內裝有液體，它使波紋伸縮器動作來控制恒溫閥8開度大小，進行保溫燃燒；當沸水溫度達到98％時，保溫氣路被切斷。
　　安全自動控制系統包括水氣聯鎖閥35、熱電偶32和微動電開關30。當發生斷水、斷然氣的情況時能自動關閉燃氣管路和熄滅長明小火。在斷水或水壓不足時，水氣聯鎖35的皮膜因失去應有的水壓而退縮，牽引閥桿將閥門關閉，切斷通往引火器33的氣路、長明小火熄滅。同時熱電偶失去小火熱重致使微動電開關30動作，將安全閥2關閉，切斷了氣路。在運行中燃氣突然中斷，長明小火自行熄滅，安全閥2隨之關閉，煤氣通路被切斷。
　　3．燃氣冰箱
　　燃氣冰箱是一種吸收式制冷設備。它與電冰箱相比具有以下優點：沒有易磨損的和發出響聲的轉動部分，使用壽命較長；它不需要電源，不受其它家用電器工作的干擾。燃氣冰箱利用燃氣火焰作為熱源，制冷劑是氨(NH3)。圖3—8—6示出燃氣冰箱工作原理。
?

?

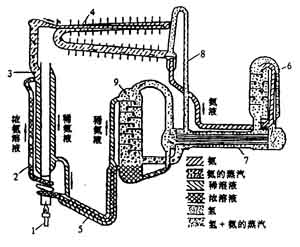

圖3-8-6 燃氣冰箱工作原理圖

　　燃氣冰箱由燃燒器、加熱器、氣液分離器、冷凝器、蒸發器和吸收器等組成。燃氣燃燒器1，加熱加熱器1內的濃氨水溶液，氣、液混合物在加熱器中分離。由于氨分離出去，使加熱器中的濃氨水溶液變成稀氨水溶液，并從氣液分離器3分出，與來自吸收器9的濃氨水在熱交換器5中換熱，然后進入吸收器9；從氣液分離器3中分離出的氨氣，進入冷凝器4，被冷卻成液氨，液氨與來自吸收器9的氫同時進入蒸發器6，在此液氨蒸發吸熱而制冷。氫的存在，可減小氨蒸氣的分壓，促使氨液蒸發，加快循環。蒸發后的氨氣與氫氣經過列管換熱器7進入吸收器9，并通向壓力均衡管8。在吸收器中氨氣被來自加熱器2的稀氨水溶液吸收，而變成濃氨水溶液，再去加熱器2，而氫不溶于水，又進入蒸發器6，到此完成了閉式循環過程。燃氣冰箱的制冷溫度為0～10℃。
　　4．燃氣空調機
　　燃氣冷暖房裝置是一種空凋器具。
　　因為空凋溫度不低于5℃，所以用水作為制冷劑，并選用吸水能力很強的溴化鋰作吸收劑。
　　圖3—8—7為燃氣空調機的工作原理圖。用燃氣加熱加熱器A中的溴化鋰稀溶液使水分蒸發。在分離器E下部的溴化鋰濃溶液，經過熱交換器冷卻后，進入吸收器D，在分離器E上部，水蒸氣經過擋水板進入冷凝器B，在此通過冷卻水冷卻，使水蒸氣變成冷凝水。冷凝水進入低壓的蒸發器C中，在蒸發表面上吸熱制冷，通過空氣熱交換器和風扇將冷風吹入室內。
?

?

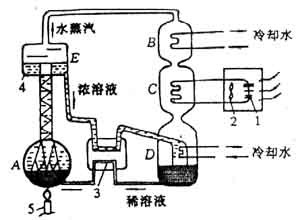

圖3-8-7 燃氣空調機工作原理圖

　　為保持蒸發器內的低壓狀態，需及時取走其中的水蒸氣，為此利用涅化鋰本身具有的強吸水性，讓來自分離器中的濃溴化鋰水溶液在吸收器D中吸收蒸發器中的水蒸氣，吸收熱被冷卻水帶走。此時由于濃溶液吸收水蒸氣后而變成稀溶液，此液經熱交換器又進入加熱器，如此循環往復。
　　該空調機制冷溫度為5℃。在冬季，可關斷冷凝恭中的冷卻水，使高溫水蒸氣加熱空氣加熱器，而向室內吹入熱風。
?
