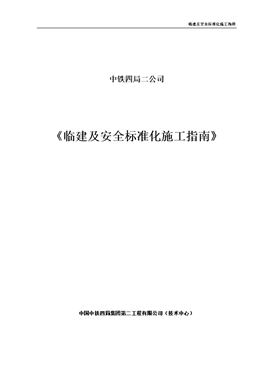

中鐵四局二公司

《臨建及安全標準化施工指南》

中國中鐵四局集團第二工程有限公司（技術中心）

第二章

施工場地

2.1.	施工便道

圖2.1-1  施工便道斷面示意圖

圖2.1-2  施工便道照片	圖2.1-3  施工便道照片
設計原則：
節約資源、保護環境、實用耐用、永臨結合。
基本要求：
（1）施工便道應根據各單位工程布置、線路走向合理規劃，縱向（貫通）便道原則上設置在紅線用地范圍內，盡量利用地方既有道路，并結合地方村、鎮等政府部門的規劃，優先采取永臨結合的方式以減少施工成本投入。
（2）施工便道分為主干線和引入線，主干線盡可能靠近合同段各主要工點，引入線以直達施工現場為原則，并考慮與相鄰合同段施工便道的銜接。
（3）路面結構層施工前應對基底進行整平壓實，承載力應滿足設計要求。在便道使用期間，嚴禁長期泡水。
（4）當便道處于市區或行人、車輛較多時，可根據需要設置圍檔。
材料要求：
便道底基層可為片石（或三七灰土）、宕渣、建筑垃圾、挖方廢渣，面層原則上采用泥結碎石、砂石等結構，當有特殊要求時可采用混凝土，且需公司批準。在軟土或水田地帶，基底拋填片石或用三七灰土換填處理并做必要的防護。
尺寸規格：
（1）平原地段：便道干線寬度不大于4.5m；引入線寬度不大于3.5m；每200～300m設一會車道，會車道寬度為6m，長度15m。
（2）山區地段：便道干線寬度不大于5.5m；引入線寬度不大于3.5m，每300m設會車道一處，視線不良地段不大于200m設一處，會車道寬度為6.5m，長度15m。曲線半徑一般不小于20m，極困難條件下為15m；最大坡度：一般情況下不大于8%，極困難條件下不大于10%。
（3）便道頂面應設置2%排水坡，應設置完善的排水系統，單車道設單側排水溝，雙車道宜設雙側排水溝，溝底寬和深度一般為30cm。
表2.1-1主要技術標準指標表
便道類型	B(m)	H1(m)	H2(m)
平原地段引入線	3.5	混凝土0.2；          其他填料0.3。	綜合考慮確定，原則上不得大于0.5。
平原地段干道	≤4.5
山區地段引入線	3.5	地基良好時0.0；地基不良時，參考平原地段。	0.0
山區地段干道	≤5.5		0.0

2.2.	施工便橋

圖2.2-1  施工便橋縱斷面圖

圖2.2-2  單車道便橋參考示意圖	圖2.2-3  雙向車道便橋參考示意圖

圖2.2-4  施工便橋拼裝圖	圖2.2-5  施工便橋照片
設計原則：
安全堅固、實用耐用、經濟美觀、永臨結合。
基本要求：
（1）施工便橋的設計應根據通行能力要求合理選擇跨度及橋面寬度，成橋后的強度、剛度及穩定性滿足車輛荷載要求。貝雷梁應根據行車道寬及輪間距合理布置，不得采用非標貝雷梁作為施工便橋承載構件。貝雷梁間連接宜采用標準連接支撐架，縱橫向構件間宜采用U型卡扣連接固定。橋面板可用鋼板與工字鋼組焊，以便運輸及周轉使用。
（2）施工便橋高度應根據航道通航等級要求設置，通航凈空為便橋底標高至潮水位高差，無通航要求時便橋底高出潮水位或施工水位0.5～1m為宜。水中支墩長度應根據地質勘探資料及承載要求計算確定，支墩間可用槽鋼設置橫向剪刀連接系，連接系的高度宜由支墩間距確定，根據支墩高度及穩定性要求合理設置多道橫向連接系。
（3）本施工指南中材料和相關參數僅作參考，在實際設計時，應綜合考慮選擇、計算確定。
材料要求：
（1）鋼管樁：φ426×8mm～φ630×12mm螺旋鋼管；
（2）樁頂橫向分配梁：2I32a～2I40a工字鋼；
（3）貝雷梁：采用4～6排單層不加強“321”型貝雷梁；
（4）橋面系橫梁：I20a～I25a工字鋼，縱向間距0.75m；
（5）橋面系縱梁：I10 工字鋼，橫向間距0.3m；
（6）橋面板：δ8mm、δ10mm花紋鋼板；
（7）橋面護欄：采用φ48×3.5mm鋼管制作。
尺寸規格：
（1）施工便橋可根據施工實際需要及便橋拼裝工況合理選擇跨度及橋面寬度，一般跨度為9m、12m、15m、18m等，一般雙車道為6m寬、單車道為4.5m寬。
（2）單車道便橋原則上橋面寬4.5m，橋面系縱梁間距0.3m，橋面系橫梁長4.5m、間距0.75m，貝雷梁橫向設置4片、間距0.9m。施工便橋基礎鋼管樁橫橋向布置2～3根。
（3）雙車道便橋原則上橋面寬6m，橋面系縱梁間距0.3m，橋面系橫梁長4.5m、間距0.75m，貝雷梁橫向設置6片、間距0.9m。施工便橋基礎鋼管樁橫橋向布置2～3根。

2.3.	運梁便道

圖2.3-1  運梁便道縱斷面圖

圖2.3-2  運梁便道照片
設計原則：
節約資源、保護環境、實用耐用、永臨結合。
基本要求：
根據場內移梁設備及梁場與線路主線的關系，根據梁場布置形式和線路主線的關系，可分為運梁車經運梁便道出梁、提梁機跨線提梁上橋出梁兩種形式。運梁車經運梁便道出梁形式受運梁通道展線長度的制約，有一定局限性，為了減少運梁通道的展線長度，降低場建投入，采用該形式的制梁場應緊鄰特大橋的兩端臺后路基布置，或者緊鄰供梁橋群區段中間位置的路基布置。提梁機跨線提梁上橋出梁方式適用于制梁場緊鄰線路的橋梁布置，無論布置在橋梁中間還是橋梁兩端均適用。
材料要求：
運梁便道底基層原則上采用AB料或水泥土，中間層原則上采用級配碎石，面層原則上采用水穩碎石。
尺寸規格：
運梁便道寬度宜為8m，坡度應滿足運梁車滿載通行要求（一般不大于3%），曲線半徑應根據運梁車參數選擇，一般最小轉彎半徑為40m，實際選用時宜為100～200m。運梁便道的結構形式應根據運梁車型號和載重、地質條件、填料種類等經計算確定。
2.4.	沖洗平臺

圖2.4-1  沖洗平臺照片	圖2.4-2  沖洗平臺照片
    設計原則：
保護環境、實用美觀、功能齊全。
基本要求：
沖洗平臺設置在拌合站正門出入口處。其周邊設置排水溝，排水溝與沉淀池相連，并按規定處置泥漿和廢水排放，沉淀池需定期清理并與市政排水管網相接。
材料要求：
擋水坎采用實心磚砌筑，采用M10水泥砂漿抹面，并刷黃黑相間漆。雨水篦可采用鋼筋焊接制作。
尺寸規格：
沖洗平臺原則上長度不小于5米，寬度不小于3.5米。
2.5.	施工圍擋

圖2.5-1  施工圍擋示意圖	圖2.5-2  施工圍擋照片
    設計原則：
堅固實用、經濟美觀。
基本要求：
（1）施工圍擋一般設置在各種物料堆場、加工場外圍及其他有需要的區域。
（2）施工圍擋須搭設牢固，不得隨意拆除。在地面難以打入鋼管的情況下，采用在支撐三角橫桿上壓重物的方式固定。
（3）圍擋的區域應設置寬度2~4m的開口作為人員或車輛出入通道。
（4）視存放材料的燃燒特性和區域面積設置一定數量的滅火器。
材料要求：
采用鋼管、扣件及密目安全網搭設。
尺寸規格：
圍擋高度不得低于1.8m，鋼管入土深度不得低于0.5m。

2.6.	變壓器

圖2.6-1  箱式變壓器照片	圖2.6-2  變壓器防護照片
    設計原則：
安全實用、功能齊全。
基本要求：
（1）如變壓器容量小于100Kva,可采用桿架式變電臺，在變電臺下安裝配備綜合配電箱對各用電負荷進行供電。
（2）如場地狹窄，宜采用簡易式箱式變電站，為各用電負荷進行供電。
（3）配電室應根據總平面的布局和各支路用電負荷大小及集中情況來確定位置，盡量位于負荷中心，同時考慮進出線方便，接近電源線。采用配電室方式進行供電時，配電室應滿足以下幾方面的要求：
①無灰塵、潮氣少、無腐蝕介質、無易燃易爆物及道路暢通的地方。
②配電室應能自然通風，并應采取防止雨雪和動物進入的措施。
③配電室的門向外開，并配鎖；配電室的照明分別設置正常照明和事故照明。
材料要求：
（1）配電室的建筑物和構筑物所采用的材料耐火等級不低于3級。
（2）室內配置砂箱和可用于撲滅電氣火災的滅火器。
尺寸規格：
（1）變壓器應安裝防護圍欄，圍欄高度不小于1.8m。
（2）配電室的房屋應滿足下列尺寸要求：配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m；配電柜側面的維護通道寬度不小于1m。配電室的頂棚與地面的距離不低于3m。

2.7.	電纜敷設

圖2.7-1  電纜敷設照片	圖2.7-2  電纜敷設照片
    設計原則：
安全、實用、美觀。
基本要求：
（1）架空線必須采用導體外有絕緣保護的絕緣電線或電纜。導線中的計算負荷電流不大于其長期連續負荷允許載流量。銅導線截面不小于10mm2，鋁絞線截面不小于16mm2；在跨越鐵路、公路、河流、電力線路檔內，銅導線截面不小于16mm2，鋁絞線截面不小于25mm2。
（2）線路埋地敷設必須采用帶絕緣和外保護層的電纜，盡量采用帶金屬鎧裝保護的電纜，電纜的絕緣必須完好，并應鋪砂蓋磚保護。多條電纜可在同一條電纜溝內敷設。不得采用普通絕緣導線穿管埋地。
（3）室內非埋地明敷主干線距地面高度不得小于2.5m，盡量沿墻面掛墻敷設。
（4）導線的導體截面和線路布置應該按照電氣專業技術人員編制的臨時用電用地施工組織設計（方案）選定，并在線路起始端的配電箱內設置與線路電氣特性相適應的斷路器以保護線路。
材料要求：
（1）架空線路電桿宜采用鋼筋混凝土桿。
（2）電纜截面選擇必須滿足“電纜中的計算負荷電流不大于其長期連續負荷允許載流量。”電纜中必須包含全部工作芯線和用作保護零線或保護線的芯線。需要三相四線制配電的電纜線路必須采用五芯電纜。五芯電纜必須包含淡藍、綠/黃二種顏色絕緣芯線。淡藍色芯線必須用作N線；綠/黃雙色芯線必須用作PE線，嚴禁混用。
尺寸規格：
（1）架空線路電桿桿高一般為8m、10m、12m，終端桿和轉角桿必須設置拉線，拉線宜采用不少于3根D4.0mm的鍍鋅鋼絲，拉線角度應為45°。電桿埋深一般為電桿長度的1/6電桿，電桿基礎除滿足深度要求外，應根據實際情況加裝底盤和卡盤。
（2）配電室的房屋應滿足下列尺寸要求：配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m；配電柜側面的維護通道寬度不小于1m。配電室的頂棚與地面的距離不低于3m。
2.8.	配電箱

圖2.8-1  一、二、三級配電箱及開關箱示意圖
    設計原則：
安全實用、功能齊全。
基本要求：
（1）配電系統應設置總配電箱、分配電箱、開關箱，實行三級配電。
（2）總配電箱應設置在靠近電源的區域。總配電箱的電器具備電源隔離，正常接通與分斷電路，以及短路、過載、漏電保護功能。總配電箱應裝設電壓表，總電流表，電度表及其他需要的儀表。各開關、儀表的規格應通過計算負荷后選配。
（3）分配電箱應設置在用電設備或負荷相對集中區域。分配電箱應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器。各開關的規格應通過計算負荷后選配。
（4）開關箱必須裝設隔離開關、斷路器或熔斷器，以及漏電保護器。當漏電保護器是同時具有短路、過載、漏電保護功能的漏電斷路器時，可不裝設斷路器或熔斷器。
（5）開關箱中漏電保護器的額定漏電動作電流不應大于30mA，額定漏電動作時間不應大于0.1S。總配電箱中漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1S，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于 30mA?s。
材料要求：
（1）一、二、三級配電箱及開關箱應采用冷軋鋼板或阻燃絕緣材料制作。
（2）一、二、三級配電箱及開關箱鋼板厚度不小于1.2mm，箱體表面應做防腐處理。
尺寸規格：
配電箱、開關箱采用固定式、移動式均可（一級箱宜采用固定式）。固定式配電箱、開關箱中心點與地面垂直距離應為1.4～1.6m。移動式配電箱開關箱應裝設在堅固、穩定的支架上，其中心點與地面垂直距離應為0.8～1.6m。
2.9.	導線點

圖2.9-1  導線點照片	圖2.9-2  導線點照片
    設計原則：
堅固耐用、規范標準。
基本要求：
（1）相鄰導線點間要通視，對于鋼尺量距導線，相鄰點間還要地勢平坦，以便于量邊長。
（2）導線點應選在土質堅硬、穩定的地方，以便于保存點的標志和安置儀器。
（3）導線點應選在地勢較高，視野開闊的地方，以便于進行加密、擴展、尋找和碎部測量以及施工放樣。
材料要求：
（1）導線點標石一般采用混凝土樁。當有整體堅固的巖石或建筑物時，導線點可設在巖石或建筑物上。
（2）導線點標志可采用磁質或金屬等材料制作，可采用φ14～φ20mm、長度為30～40cm的普通鋼筋制作，鋼筋頂端應鋸“＋”字標記，距底端約5cm處應彎成勾狀。建議購買成品不銹鋼十字釘（導線點標志）。
尺寸規格：
導線點標石所采用的混凝土樁下口為長寬30cm的矩形，上口為長寬20cm的矩形，高度為60cm，并埋入土中。
2.10.	七牌一圖

圖2.10-1  七牌一圖示意圖
    設計原則：
堅固實用、經濟美觀。
基本要求：
一般情況，“七牌一圖”放在進入工地的入口附近醒目位置。“七牌一圖”主要為：工程項目簡介及質監舉報電話牌、工程項目負責人牌、安全生產制度牌、消防保衛制度牌、環境保護制度牌、文明施工牌、危險源告示牌和工地施工平面布置圖。
材料要求：
標牌面板為白底鋼板，標牌四周角鋼固定，鋼管架設。
尺寸規格：
原則上標牌單框尺寸為1.2×0.64m。字體為黑體，標題字用白字藍框，字體高度45mm，內容字用白底黑字。標牌底距地面高度1.3m。
