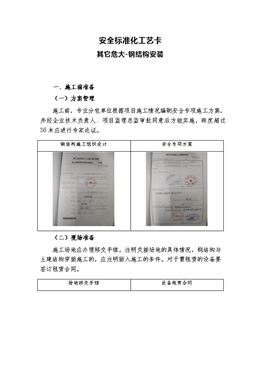

安全標準化工藝卡
其它危大-鋼結構安裝

一、施工前準備
（一）方案管理
施工前，專業分包單位根據項目施工情況編制安全專項施工方案， 并經企業技術負責人、項目監理總監審批同意后方能實施，跨度超過  36 米應進行專家論證。
鋼結構施工組織設計	安全專項方案

（二）現場準備
施工場地應辦理移交手續，注明交接場地的具體情況，鋼結構與 土建結構穿插施工的，應注明插入施工的條件。對于需租賃的設備要 簽訂租賃合同。
場地移交手續	設備租賃合同

（三）材料進場
項目施工單位、監理單位、鋼結構專業分包相關責任人聯合對現 場驗收構件的焊縫質量、構件外觀和外形尺寸，按隨車貨運清單核對 所到構件的數量及編號是否相符，在卸車前檢查構件尺寸、板厚、外 觀等。按設計圖紙、規范及制作廠質檢報告單，對構件的質量進行驗 收檢查，做好檢查記錄。
加工廠驗收發貨照片	現場驗收照片

（四）人員管控
1.做好入場三級教育，并對涉及特種作業人員每月進行安全專項 教育交底不少于 2 次,其他作業人員每月至少交底 1 次。
專項教育交底照片	交底記錄

2.鋼結構分項工程開工前，項目技術負責人針對內容向各責任工 長、施工管理人員進行方案交底，由工長對勞務管理人員、班組長進 行二級交底，由勞務管理人員對作業人員開展三級交底（三級交底視 情況可同時開展），并做好書面記錄。

方案交底照片	交底記錄

（五）構件堆放管理
構件堆放位置設在塔吊的覆蓋范圍內，且將重型構件設置于制定 堆放區域，構件堆放原則如下：
①構件按照鋼柱截面分類堆放；②先安裝的構件堆放在上層或者便于 吊裝的區域；③構件堆放時將構件的編號、標識置于外側；④鋼構件 及材料進場的時間、堆放場地應兼顧各專業；⑤構件進行合理支墊， 減少污染和擠壓變形；⑥鋼梁腹板超過 1 米必須采取防傾覆措施。
鋼管柱堆放示意圖	H 型構件堆放示意圖

構件堆放( 腹板高度 H＞1000）	構件堆放( 腹板高度 H＞1000）

二、施工過程安全管控重點
（一）鋼柱安裝
1.鋼柱吊點設置在鋼柱的頂部。為了保證吊裝平衡，在吊鉤下掛 設四根足夠強度的單繩進行吊運，為防止鋼柱起吊時在地面拖拉造成 地面和鋼柱損傷，鋼柱下方應墊好墊木，鋼柱起吊前綁好爬梯。
2.鋼柱吊裝后用臨時連接耳板連接，作為鋼柱的臨時固定，待測 量校正，焊接完成后，將臨時連接耳板割除。

鋼柱吊點設置	鋼柱臨時連接設置

（二）鋼爬梯及操作平臺
1.為方便鋼柱的安裝校正和保證操作人員的安全，鋼柱頂部采用 型鋼組成的可裝配式操作架。操作架分為兩塊，鋼柱吊裝時裝配在柱 頂，大小依據鋼柱尺寸而定，待吊裝焊接工作完成后，將操作架拆卸 為兩部分吊至地面，循環使用。
2.鋼爬梯：梯梁間距 400mm，踏棍間距 350mm,頂端采用直徑 12mm 鋼絲繩將第一個踏步與橫桿栓接，起雙重保險作用。鋼爬梯超過 3 米 應設置護圈，超過 8m 需設置操作平臺，防墜器隨爬梯同步安裝。
3.鋼柱操作平臺：現場結合鋼柱截面進行制作，采取標化防護， 制作完成后安全部組織項目進行驗收，驗收合格后方可使用。

鋼爬梯及操作平臺	操作平臺

（三）鋼梁安裝過程
1.鋼梁吊裝
對于大跨鋼梁及鋼柱間主梁吊裝可采用焊接吊耳的方法進行吊 裝，對于長度較短鋼梁采用預留吊裝孔進行“ 串吊”。鋼梁在工廠加 工時應預留吊裝孔或設置吊耳作為吊點。
鋼梁吊裝方式如下所示：

單根鋼梁吊裝	鋼梁串吊示意圖

2.鋼梁安裝質量安全保證措施
鋼梁按施工圖進行吊裝就位時要注意鋼梁的靠向，鋼梁就位時， 先用沖釘將梁兩端孔對位，然后用安裝螺栓擰緊。
鋼梁臨時托板設置在鋼梁上翼緣板下方，間距不大于二分之一鋼 梁寬，托板規格 20*150*150mm,托板與埋件采用雙面角焊縫進行連接。 鋼梁高強螺栓、焊接完成后切割托板并打磨油漆。
起吊前鋼梁設置溜繩	鋼梁滿鋪安全網


3.鋼梁臨邊洞口安全保證措施
無壓型鋼板施工采用上掛網，由鋼筋掛鉤及阻燃水平安全網組成； 有壓型鋼板施工采用下掛式，U 型掛鉤深化在鋼梁上。預留掛鉤與安

全網邊繩連接，掛鉤間距不應大于 750mm。安全平網應具備阻燃性能， 網眼不應大于 30mm。
水平兜網第一次安裝后，專業分包單位需對水平兜網進行沖擊試 驗，監理單位、總包單位見證，檢測該批次水平兜網的防護性能。
無壓型鋼板洞 口	有壓型鋼板洞 口

外挑式安全防護網主要用于防止臨邊施工過程中人員或工具類 物體墜落，具體懸挑網布設做法如下圖所示：
方案布置	現場實圖

（4）壓型鋼板安裝的安全保護
壓型鋼板安裝過程中確保鋼梁下掛式安全網連接緊固，臨邊外挑 網有效設置。鋼梁安全繩設置規范，作業人員按要求系掛雙鉤安全帶。
壓型鋼板安裝	鋼絲繩及下掛式水平網

（5）鋼斜撐頂端安裝的安全保護

斜撐頂部設置裝配式操作平臺	采用L75*5 的角鋼進行支撐

（6）防墜器的使用要求
①防墜器必須高掛低用，使用時應懸掛在使用者上方堅固鈍邊的 結構物上。
②使用防墜器前應對內置拉繩及外觀檢查，并試鎖 2-3 次（試鎖 方法：將安全繩以正常速度拉出應發出“嗒”、“嗒”聲；用力猛拉 內置拉繩，應能鎖止。松手時內置拉繩應能自動回收到器內）。如發 現猛拉內置拉繩無法鎖止時，應立即停止使用。

現場防墜器主要放置位置	防墜器實圖和驗收

（7）樓層上下及水平通道

樓層滿鋪安全網和行走通道	垂直設置定型化斜梯裝置

三、常見隱患

腹板過高未設置防傾覆措施	操作平臺后人員解除安全帶作業

樓層安全平網掛設不規范	爬梯未連通設置

樓層水平通道端頭未封閉	鋪設壓型鋼板提前拆除平網

平臺未及時固定端口未封閉	防護鋼絲繩未貫通并設置警示牌
