小型燃氣供熱鍋爐房的安全設計

作者：韓艷平　　評論：　 ? 收藏本頁

??? 摘要：結合工程實例，對小型燃氣供熱鍋爐房的設備平面布置進行了介紹。對鍋爐房的安全設計進行了探討，計算了供暖期燃氣費用。

??? 關鍵詞：小型燃氣供熱鍋爐房；安全設計；燃氣費用

??? 1 工程概況

??? 隨著天然氣開發和利用的快速發展，許多城市正在逐步采用燃氣鍋爐房取代燃煤鍋爐房供熱^[1]。在油田城市大慶，天然氣價格合理，加之小型燃氣鍋爐技術成熟，自動控制先進，使得小型燃氣鍋爐房在供熱工程中應用更加普及。

??? 與燃煤鍋爐房相比，燃氣鍋爐房的爆炸危險不但來源于鍋爐本體，而是更多地來自于鍋爐的燃料——燃氣。因此，在燃氣鍋爐房的設計中對由于燃氣及燃氣供應系統可能引起的各種安全問題，往往需要給予更多關注^[2]。按GB 50016—2006《建筑設計防火規范》表3.1.1規定，燃氣調壓間屬于甲類生產廠房，其建筑耐火等級不應低于二級。與燃煤鍋爐房相比，燃氣鍋爐房的煙道出口為微正壓，自控程度要求較高，燃氣鍋爐燃燒所需的空氣量也大于燃煤鍋爐。

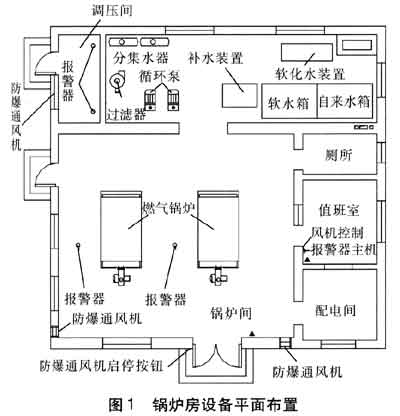

??? 以大慶某小型燃氣供熱鍋爐房工程為例，供熱系統總供暖熱負荷約1030kW，總供熱面積約1×10⁴m²，供暖室內計算溫度為18℃，供、回水溫度為95、70℃。鍋爐房建筑面積為204m²，高度為6m，選用2×0.7MW燃氣熱水鍋爐。燃氣供熱鍋爐房的主要設備見表1，設備平面布置見圖1。

表1 燃氣供熱鍋爐房的主要設備

設備	性能參數	數量/臺
燃氣鍋爐	額定供、回水溫度：95、70℃，熱功率：0.7MW	2
循環泵	流量：60m³/h，揚程：34.0m，功率：11kW	2(1用1備)
軟化水裝置	流量：4m³/h	1
補水裝置	流量：4m³/h，功率：4.4kW	1
防爆通風機	流量：4000m³/h，功率：0.25kW	3
過濾器	流量：60～80m³/h	1
燃氣報警器	帶連鎖觸點	4
