工業技術 齊魯石油化QILU PETRO工CH，2EM01I C0A，L3 8T(E1C)H：N3O6LO—G3Y8

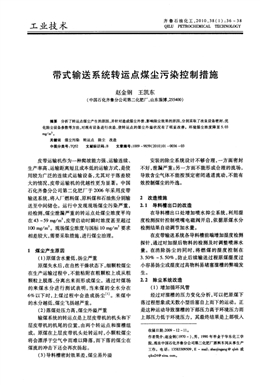

帶式輸送系統轉運點煤塵污染控制措施
趙金鋼王凱東
(中國石化齊魯分公司第二化肥廠，山東淄博，255400)
摘要分析了轉運點煤塵產生的原因，并針對造成煤塵外泄、影響除塵效果的原因，分別采取了改良設備密封、優
化除塵設備參數等方法，對現有設備進行改造，使轉運點的煤塵外溢狀況有了明顯改善。環境煤塵濃度降至5．03
mr／m 。
關鍵詞煤塵污染轉運點除塵改造
中圖分類號：T052 文獻標識碼：B 文章編號：1009-9859(2010)01—0036—03
皮帶運輸機作為一種爬坡能力強、運輸連續、
生產率高、運輸距離短且成本低的運輸方式，是使
用較為廣泛的連續式運輸設備，尤其對于落差較
大的情況，皮帶運輸機的優越性更為顯著。中國
石化齊魯分公司第二化肥廠于2006年采用皮帶
輸送系統，將入廠燃料煤、原料煤和石油焦分別輸
送至中間儲倉。運行中發現現場煤塵污染嚴重，
經檢測，煤塵泄漏嚴重的轉運點處煤塵濃度平均
在43—59 mg／m ，皮帶啟動時瞬時濃度甚至超過
100 mg／m。。現場煤塵濃度與國標10 mr,／m 要求
相差較大，需要采取措施，進行煤塵治理。
1 煤塵產生原因
(1)原煤含水量低，揚塵嚴重
原煤失水后，在自然干燥狀態下，細顆粒煤塵
在生產運輸過程中，不能粘附在粗顆粒上或從粗
顆粒上脫落、分離出來而形成煤塵。通過對煤場
的來煤水分進行測試表明，當來煤的全水分在
6％以下時，上煤過程中會造成揚塵?。來煤中
的水分越低，煤塵飛揚越嚴重。
(2)落煤處壓力高，煤塵外溢嚴重
輸煤系統的轉運點是上層皮帶機的機頭和下
層皮帶機的機尾的位置，由兩個轉運點和溜槽組
成。原煤在上層皮帶機頭處轉運時，小顆粒煤塵
將會漂浮于空氣中而難以降落，而下落的煤塵在
煤流的沖擊下還會再次揚起。
(3)導料槽密封效果差，煤塵易外溢
安裝的除塵系統設計不夠合理，一方面密封
不好，泄漏嚴重；另一方面不能形成合理的流場，
導致含塵氣體不能按預定密閉通道流動，不能有
效控制煤塵的外逸。
2 改造措施
2．1 導料槽出口的改造
在導料槽出口處增加噴水抑塵系統，利用濕
度檢測探針控制噴嘴電磁閥開啟，依據原煤水分
檢測結果自動調節加水量。
在皮帶輸送系統各導料槽前端增加濕度檢測
探針，通過對加濕后物料的檢測及時調整噴淋水
量。在消除揚塵的同時，將燃煤的濕度控制在
3．50％ 一5．50％ ，防止后續輸送過程原煤濕度過
小容易揚塵或濕度過高物料易堵塞溜槽的弊端發
生。
2．2 除塵系統改造
(1)增加循環風管
經過對溜槽的壓力變化分析，可以把原煤下
落過程想象成無數小型活塞自上而下的運動。正
是這種運動導致溜槽的下部壓力高于環境壓力而
上部壓力低于環境壓力，其最終結果是上部吸人
收稿日期：2o09—12一l1。
作者簡介：趙金鋼(1970一)，男，1990年畢業于華東化工學
院，現在中國石化齊魯分公司第二化肥廠原料車間從事生產
工作。電話：13583309509，E—mail：zhaojingang@ qleh或
Ok~4@sina．corn。
第1期 趙金鋼等．帶式輸送系統轉運點煤塵污染控制措施
環境氣體而下部會有大量含塵氣體逸出。為降低
落煤點處產生的沖擊壓力，在導料槽上接近溜槽
處設置了循環風管，把導料槽中壓力最大的地方
與溜槽中空氣最稀薄的地方連接起來。據試驗計
算，循環風管的截面積根據輸煤系統的輸煤量確
定，輸煤量100 t／h時一般取O．06 rl 左右，設計
最大輸煤量為250 t／h，截面積為0．15 m 。可有
效減小沖擊壓力，減少煤塵外泄。
(2)調整除塵器安裝位置
導料槽內的正壓主要是由落料誘導氣流和剪
切氣流疊加形成的，而正壓噴塵是煤塵污染的重
要來源。下料形成的沖擊波在10 rll長的導料槽
邊界處風速仍可達0．35 m／s，且氣流方向向外，可
一 ／ ＼
一‘，
、L ，
改造前除塵系統
將煤塵傳輸到導料槽外，造成煤塵泄漏。所以要
使氣流在導料槽內反向，必須在適當位置安設除
塵器來消除沖擊引起的正壓。
沿導料槽長度方向4 m范圍內處于高壓區，
1．6 m范圍內為氣流高速區，難以完全將速壓轉
化成靜壓，因而除塵器位置應該在沿導料槽長度
方向1．6—4 m。
另外，如果除塵器設置位置過分靠近導料槽
邊界，會引起氣流從導料槽邊界的短路。經過對
比分析，將除塵器順煤流方向安裝在距落煤口2
m左右的位置，可最大程度的將氣流速壓轉化為
靜壓，有效降低了環境煤塵濃度。
除塵系統改造前后對比如圖1所示。
改造后除塵系統
圖1 除塵系統改造前后對比
2．3 導料槽改造措施
(1)增大容積
將導料槽平蓋板改為拱形，增大導料槽容積。
(2)改造導料槽密封
導料槽的密封條與皮帶間隙大，致使密封效
果差，煤塵易外泄。為改造導料槽的密封效果，改
造措施如下：
1)將每個1．5 m長、用螺栓連接的導料槽，改
為焊接連接，消除連接面泄漏；
2)更換原有的工業橡膠密封條，通過適當延
長密封條寬度，增加與輸送帶接觸；并且按溜槽的
長度整體制作，消除連接處縫隙，使導料槽側板密
封可靠；
3)為防止煤塵通過導料槽兩端逸出，在導料
槽末端裝雙層擋簾及后擋簾。
導料槽改造前后對比如圖2所示。
導料槽
條
除塵器
吸塵口
改造前導料槽 改造后導料槽
圖2 導料槽改造前后對比
條
(3)延長導料槽長度
當導料槽的長度為10 m時，除塵器的負壓使
兩端導料槽外的風速反向，從而有效控制裸漏皮
帶的逸塵。原導料槽長度較短，不足以使導料槽
齊魯石油化工 第38卷
內形成負壓而加劇了煤塵外逸。加長導料槽后，
轉運點處的氣流向除塵器方向轉移，有效阻止了
轉運點煤塵通過縫隙向罩外擴散。
3 改造效果
改造實施前后，對2 破碎樓(8‘皮帶)處煤塵
情況進行了觀察和統計，結果列于表I。
裹1 8。皮帶改造前后煤塵濃度對比情況 mg／m3
改造前 改造后
1月 2月 3月4月 5月 6月 平均值 7月8月 9月 lO月 I1月 l2月 平均值
43．12 45．5O 5lI 2O 55．43 58．38 54．15 51．30 5．06 4．84 5．37 4．95 4_93 5．38 5．09
由表I可知，改造后煤塵濃度大幅降低，由改
造前的51．3 ms／m。降至改造后的5．09 mg／m ，
達到了國家標準(小于10 mg／m )。
4 結論
(1)噴水抑塵可在原煤中水含量較低時進行
適量加濕，調整外水含量，減少揚塵。
(2)溜槽安裝循環風管，優化除塵器安裝位
置，可形成封閉場流，減少煤塵外溢。
(3)適當延長導料槽長度，改良導料槽密封
性能，有效防止煤塵外泄。
通過對溜槽、導料槽及除塵器的綜合改造，轉
運點的煤塵外溢狀況有了明顯改善，同時，減少了
水沖洗，大大節約了水資源。
參考文獻
1 劉路．電廠輸煤現場粉塵綜合治理探析及措施．山
東電力技術，20cr7(5)：65—66
COAL DUST POLLUTION CONTROL OF BELT CONVEYER
SYSTEM D RELOADING POINT
Zhao Jingang，W ang Kaidong
(Second Chemical Fertilizer ，)，ofQilu Branch Co．，SINOPEC，Zibo，Shandong，255400)
Abstract Analyzed the reason coal dust fornamation in reloading point，and aimed at the
reason for coal dust leakage and influence factors of dedusting efect，the revamp for the equip—
ments used by way of equ ipment sealing modification，optimization of dedusting equ ipment parameters
was undertaken．After the revamp，coal dust leak age situation was obviously improved，
and environment coal dust concentration was reduced to 5．03 mg／m ．
Key words coal dust pollution，reloading point，dedusting，revamp
