空氣鉆井燃爆滅火閥的研制及其在普光氣田的應用

作者：劉東峰聶軍蘭凱侯樹剛　來源：中國石化中原油田鉆井工程技術研究院　評論：　 ? 收藏本頁

摘要：空氣鉆井有效地提高了機械鉆速、縮短了鉆井周期，但其最大的問題之一就是井下燃爆問題。為了解決空氣鉆井在鉆遇油氣層時，發生井下燃爆，造成埋鉆具、井眼報廢等復雜情況，基于阻斷氧氣使火熄滅的思路研制出了一種低熔點合金制造的井下工具——空氣鉆井燃爆滅火閥。該滅火閥連接在鉆頭上方，一旦環空著火爆炸，溫度升高，低熔點合金就會熔化，關閉閥門，切斷氣源使火熄滅，制止事態的進一步擴大；還開發了空氣鉆井防燃爆監測系統，可實時監測返出氣體組分的變化和井下燃爆隱患，以確保空氣鉆井安全、實現快速鉆進。

關鍵詞：空氣鉆井；天然氣；井下燃爆；滅火閥；研制；空氣鉆井防燃爆監測系統

????近年來，空氣鉆井技術在川東北地區得到推廣應用，有效地提高了上部陸相地層的機械鉆速，大幅度地加快了川東北地區的勘探開發步伐。但空氣鉆井實施過程中曾出現井下燃爆事故，其破壞性極大，造成的損失也相當嚴重。為減少或避免井下燃爆發生的概率，進行了空氣鉆井井下工具滅火閥及井口燃爆監測系統的研制開發。

1?井下燃爆及其危害

1.1?井下燃爆

???井下燃爆，主要發生在用空氣或霧化空氣鉆開油氣層的過程中，當空氣與油或氣混合達到一定的濃度范圍及反應溫度時，發生氧化反應，釋放出熱量，并最終引起井下爆炸^[1～2]。發生燃爆的原因是比較復雜的，一是濾餅圈的形成堵塞環空通道；二是鉆具與硬地層的碰撞產生火星；三是巖屑上返摩擦生熱^[3]。

1.2?井下燃爆的危害

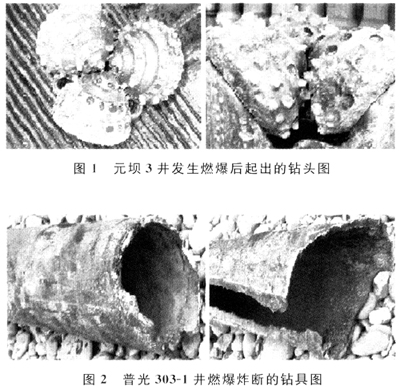

????井下燃爆在空氣鉆井中發生的概率較低，但其破壞性極大，造成的損失會相當嚴重，不但造成鉆具燒毀，還會造成井眼破壞、套管燒熔，甚至使井眼報廢，填井側鉆^[2]。在四川普光氣田，普104-1井和普303-1井都因發生井下燃爆導致斷鉆具而填井側鉆。其中，普光104-1井采用空氣鉆井鉆至上三疊統須家河組3836m時，發生井下燃爆，直接導致卡鉆事故的發生，打撈失敗，最后填井側鉆，報廢進尺為277.5m。川東北元壩3井也因井下燃爆導致鉆頭報廢(見圖1、2)。

2?滅火閥的性能及主要技術參數

2.1?滅火閥

????任何井下起火乃至爆炸，都要有足夠的氧氣來點火、足夠的燃料來支撐和火源，這3個條件必須同時達到。根據該思路，如果在鉆柱上接一個接頭，能夠阻斷氧氣供應的話，就可以使火熄滅。為此，研制設計了鉆柱防火接頭——滅火閥，它是在井下發生著火或燃爆時自動切斷氣體混合通道，制止事態擴大的一種有效工具。

2.2?滅火閥的研制

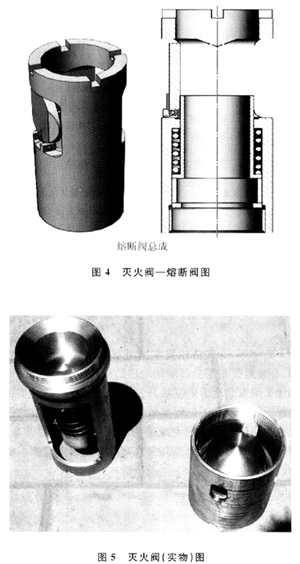

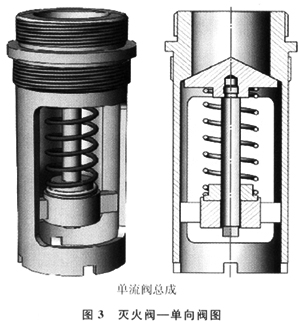

滅火閥其實是一個特殊的鉆柱浮閥。氣體鉆井中，在鉆頭上部都安裝有安全裝置——浮閥(單向閥)，可以防止環空中的壓縮空氣(或其他氣體)和攜帶的巖屑回流進鉆柱內。這種閥裝有一個活瓣機構，循環停止時環空中的壓縮空氣和巖屑將會回流，回流推動活瓣關閉，反過來阻止回流。把浮閥經過改進，在其上部設計一個低熔點合金制造的閥件(采用鋅環)，加工形成了由單向閥總成和熔斷閥總成兩部分組成的滅火閥^[4](見圖3、4、5)。在正常情況下，循環的空氣流動壓力使彈簧瓣向下張開，允許空氣循環通過。一旦環空著火，溫度上升，當超過設計溫度時，低熔點合金鋅環熔化使襯套封住空氣流道，關閉閥門，停止向井底循環補充空氣，從而切斷氣源使火熄滅^[5]。
