????摘　要:?消防設備長期閑置易造成水泵銹蝕,?電器失控成為消防工作的隱患,?采用消防給水設備的自動循環檢測裝置可消除隱患。
????關鍵詞:?水泵銹蝕;?循環檢測;?可逆計數器;?定時器;?時鐘片;?延時電路;?可編程控制器;?I/O接口

　　隨著社會的發展,?科技的進步,?公共場所辦公家庭裝飾業的蓬勃發展,?給人們帶來美的享受的同時,也帶來了一定的隱患火災頻頻發生。縱觀近幾年我國幾場大的災難性火災,?其損失程度都與滅火設備有關,?滅火設備失靈,?火災發生后無法及時撲救,?導致火勢蔓延;?消防設備因長期不用,?導致水泵銹蝕,?電器失控,?一旦發生火災,?設備如同虛設。為此,?國家消防總局在1999?年下文要求所有消防設備必須具有自檢功能,?具體要求如下:
????(1)?消防控制設備必須在15?天之內自動啟動一次,?防止水泵生銹腐蝕。
????(2)?自動逐臺啟動消防泵,?每臺泵運行時間不少于10?分鐘。
????(3)?假如設備正在循檢,?忽遇消防信號,?自動顯出循檢,?執行消防控制程序。
????為此,?我們結合自己多年來研制消防給水設備經驗,?設計并試驗了幾套消防設備定期循檢方案。

????1　模擬邏輯控制系統

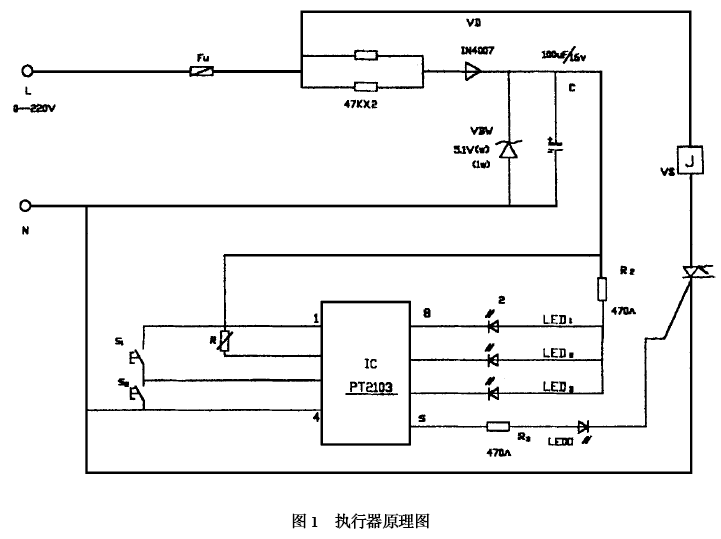

????此系統累計日脈沖次數,?若日脈沖達到15?次,即為15?天,?發控制命令,?圖1?為具體執行器原理圖,然后再討論日脈沖發生器的構成。
?????????

?

????74ls193?為可預置四位二進制可逆計數器,?來一脈沖,?計數器可進行加1?減1?操作,?由7、6、2、3?腳輸出送顯示,?9、10、1、15?四腳預置天數,?本圖設計為倒計數,?若計數器減至為零,?發生借位,?13?腳輸出高電平,?送558?四定時器,?558?塊的8、9、16?腳為輸出脈沖,?脈沖寬度t=?R·C,?JZ₁、JZ₂、JZ₃控制三臺水泵,?利用各自R·C?不同即可循環啟動三臺消防泵。
????日脈沖的發生有以下幾種方法:
????(1)?脈沖發生器產生脈沖,?經多級分頻后,?產生日脈沖。
????(2)?利用時鐘芯片,?在設定輸出端加一運放,?取得日脈沖信號,?經整形送給74ls193。圖1中LM34即為脈沖整形用。
