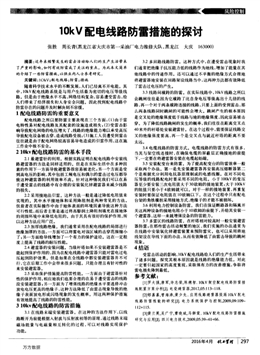

10kV配電線路防雷措施的探討
張勝周長青(黑龍江省大慶市第一采油廠電力維修大隊，黑龍江大慶163000)
摘要：近年來頻繁發生的雷擊活動給人們的生產生活帶來
了嚴重的影響，如何有效防雷成了關注的重點。為此本文簡單
的介紹了一些防雷措施，以供業內人士參考研究。
關鍵詞：10kv；配電線路；防雷；措施
隨著科學技術水平的不斷發展，人們已經離不開電能。其
中，10kV配電線路系統是與用戶生活最為密切的電壓等級線
路。但是由于絕緣水平不高，網絡結構復雜，容易遭受雷擊，給
人們帶來了經濟損失和人身安全問題。因此找到配電線路中
防雷存在的問題并及時解決刻不容緩。
1配電線路防雷的重要意義
配電線路之所以要防雷主要表現在三個方面：(1)由于雷
電特性易對配電線路及其配套的設施造成損失；(2)受雷擊影
響導致配電網絡的電壓增大了，線路的絕緣能力難以承受高壓
導致配電設備被擊穿，造成線路受損；(3)施工人員遭受到雷擊
往往就是由于配電網絡較高容易導電造成的引雷作用，這在施
工作業中極不安全。
2 10kv配電線路防雷的基本手段
2．1最避雷針的利用。根據實踐證明在配電線路中安裝線
路避雷器的方法是同樣適用的。但是在實際生活中在多種因
素的作用下一方面導致避雷器很容易被老化；另一個方面是受
到高電壓的影響，其中包括工頻電壓和偶爾的雷擊過電壓都導
致這種避雷器的利用效率不高。針對這種情況我們可以在易
于遭受雷擊的線路中有合理的安裝氧化鋅避雷器來減少線路
的損失。
2．2采用接地法引雷。這種方法一般是通過降低電阻值來
實現的。其中水平接地體和采用降阻劑是兩種常見的方法。
但前者在實際操作中由于地體表面的環境因素導致這種方法
可行性低，而后者主要是通過將高膨潤土降阻劑填充在接地體
的周圍環境中來降低電阻的。由于其具有很好的保護作用，所
以這種方法應用廣泛。
2．3加厚線路絕緣。我們通常采用在配電線路的局部進行
絕緣加厚的方法，一方面可以將雷電對該區域的擊穿范圍縮小
了；另一方面給導線增加了一個有力的保護途徑。這在一定程
度上提高了線路的耐壓性能。
2．4避雷器的安裝問題。當級桿塔如果不安裝避雷器是不
能起到保護作用的，因為在配電線路中避雷器只能對雷電過電
壓起到防護效果。但是如果在全線路中都安裝避雷器并不可
行，它在后期工作中會帶來很多問題。只能合理且有針對性的
來安裝避雷器。
2．5采取保護措施提高防雷性能。一方面由于避雷器針對
性的保護作用，相應地我們也要合理的在易于遭受雷擊的線路
段安裝避雷器；另一方面為了增強線路的絕緣水平要選擇沖擊
放電電壓更高的絕緣子，這種方法降低了由雷擊現象導致的絕
緣子表面放電形成閃絡現象的發生概率。用這兩種保護措施
有效地提高了線路的防雷性能。
3 10kv配電線路的防雷措施
3．1在線路末端安裝避雷器。在這種的方法作用下，以線
路斷開為前提根據入射波與反射波相等的原理，通過線路末端
磁場能量與電磁量相互轉化的過程，可以對線路實現保護
功能。
3．2多回路線路防雷。這種方式中，在遭受雷擊現象時我
們通常把絕緣子抗壓能力低的線路作為地線，增加了能量在其
他線路中的傳遞作用。還可以通過不平衡的絕緣方式合理地
將避雷器地安裝在回路架設線路當中，這兩種方法都有效降低
了雷擊過電壓的產生。
3．3線路間橫跨的防雷。在實際線路中，10kV線路之所以
會跳閘往往是因為它橫跨了比自身電壓等級高出十幾倍的線
路，再一個對于兩條橫跨連接的線路，只要上面的受到雷擊，那
么兩條線路同時跳閘的可能性會增大。跳閘產生的根本原因
是交叉處的絕緣強度低干線路與地的絕緣強度，因此容易被擊
穿。為了降低線路跳閘的發生的概率，我們往往在距離交叉點
40米外的桿塔處安裝避雷針。在這個過程中，需要保證線路交
叉的絕緣強度要高，再一個是交叉點與就近桿塔的距離不要
太遠。
3．4電纜線路的防雷方式。電纜線路的防雷方式有很多，
當其與架空線連接時，在確保電纜的屏蔽層正確接地的前提
下，一定要在將避雷器安裝在電纜起始端。
3．5安裝配變臺來防雷。為了提高配變臺的防雷效率一般
采取兩個辦法。第一是先安裝避雷器再安裝高壓熔斷器第二
個是根據充分利用電抗器原理制成的電感線圈。在對不同電
壓等級的線路配電時要采用不同的電阻。小于100kV的變壓
器至少要安裝三次電阻值大干30歐姆的接地裝置；大于100kV
的阻值只要小于4歐姆就可以。對于一樣的接地裝置，再重復
安裝時要保證電阻值在10歐姆以下。在這個過程中只有配電
臺架的角鐵橫擔采用接地方式，絕緣子的才能不被損壞。
3．6利用電力控制設備防雷。我們在保證斷路器和隔離開
關這兩種設備的接地電阻小于10歐姆的前提下，并給其安裝一
個避雷器，這樣一來就增強設備的防雷能力。
3．7多雷區的線路防雷。在桿塔相對較高時一般安裝避雷
器防雷；在那些雷擊活動頻繁的地區，我們實施的辦法通常為
在線路中安裝氧化鋅避雷裝置來預防雷災。也可以采用將地
線架設在導線下面的辦法，從而有效降低了由雷擊導致的跳閘
現象。
4結語
受雷擊活動的影響，10kV配電線路給人們的生產生活帶來
了諸多問題。探究其根本原因就是線路的絕緣能力低。對此
一定要引起國家的高度重視，采取強有力的改善措施，爭取將
雷電損失降到最低。
參考文獻：
f11羅大強，唐軍，許志榮，陳德智。10kV架空配電線路肪雷措
施配置方案分析『J1．電瓷避雷器，2叭2，05：113～118．
『2】郇嘉嘉，曾海濤，黃少先．應用線路避雷器提高10kV配電
線路防雷性能的研究[J]．電力系統保護與控制，2009，09：109～
112+115．
【3】黃蘭英，吳廣寧，曹曉斌，馬御棠．10kV配電線路防雷措施
研究與應用【J】．四川電力技術，2009，05：39～4l+66．
