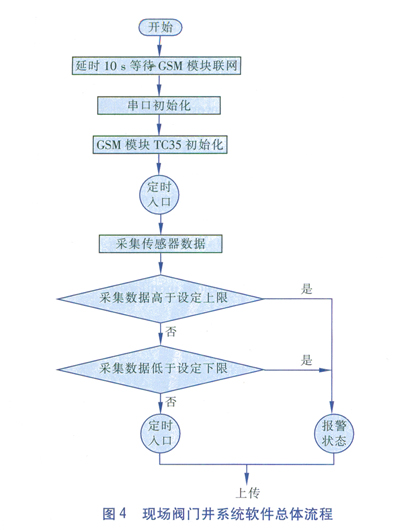

現場閥門井系統軟件總體流程見圖4，分為串口初始化程序、TC35初始化程序、壓力及燃氣濃度信號采集程序、壓力及燃氣濃度信號數據上傳程序、短信報警程序及近程報警程序，都利用C語言進行編程。

?

4．2．1串口初始化程序

STC89C52RC單片機與GSM模塊的通信是通過串口來實現的，因此都要對串口進行初始化，以便使STC89C52RC單片機與GSM模塊之間能夠進行正常的通信。

4．2．2 GSM模塊TC35初始化程序

對GSM模塊TC35初始化是為了給單片機控制GSM模塊發送報警信息給用戶做準備。初始化啟動后，單片機向TC35發送初始化AT指令，如果TC35接收到指令并回復“OK”后，初始化過程結束；如果沒有回復“OK”，則重新初始化。

4．2．3壓力及燃氣濃度采集程序

野外閥門井中的天然氣管道壓力及燃氣濃度需要用相應的傳感器來進行采集，本系統采用本質安全型傳感器采集閥門井內天然氣管道的壓力及燃氣濃度。

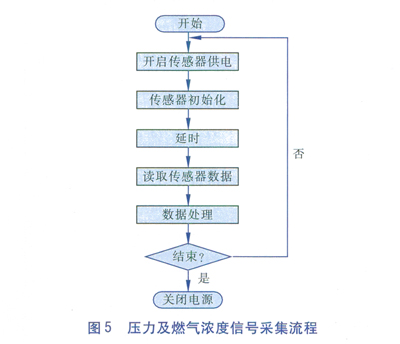

系統按照設定頻率，定時啟動數據采集，采集過程嚴格控制傳感器供電時間，既充分考慮了低功耗需求，又可以避免供電時間太短造成傳感器數據未達到穩定水平。壓力及燃氣濃度信號采集流程見圖5。

?

4．2．4壓力及燃氣濃度信號數據上傳程序

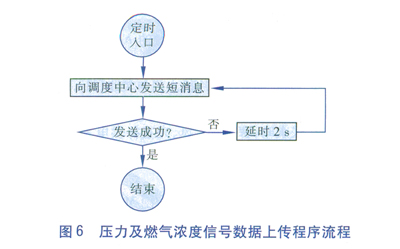

系統會將定時采集到的壓力及燃氣濃度信號數據，以短信形式定時向調度中心接收端GSM模塊發送，詳見圖6。

?

4．2．5短信報警信息發送及本地報警顯示程序

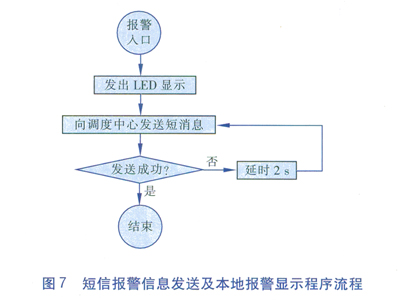

在系統監測到壓力及燃氣濃度異常時，會開啟本地報警電路，同時會給調度中心和指定人手機發送一個報警信息，詳見圖7。

GSM野外閥門井壓力及燃氣濃度監測系統利用GSM無線通信技術動態采集數據，并與遠端數據接收裝置建立快捷的數據通信通道，把采集的數據定時發送到遠端監測中心。監測中心在獲取數據后，將原始數據換算為標準工程單位數據，并將數據儲存在標準格式數據庫中，實現了野外監測點的數據同監測中心組態的無縫連接。同時，一旦出現超限報警，其報警信息將以短信的形式發送到指定人手機上，從而實現全天候及時掌握運行情況，為天然氣長輸管道安全運行提供了可靠保證。

實際應用結果表明，將GSM短消息方式應用于監測系統是切實可行的。它作為一種先進的監測手段，在一定程度上解決了人工巡線對野外天然氣閥門井檢查不及時的問題，為天然氣長輸管道的安全運行提供了保證。基于GSM短消息的遠程監測系統具有其他監測系統無法比擬的優勢，具有廣闊的應用擴展空間。

?

[1]邵華．GPRS技術在燃氣SCADA系統的應用[J]．煤氣與熱力，2007，27(2)：33-37．

[2]趙大成，賈海燕．手機短信收發的AT指令控制[J]．信息工程大學學報，2004(2)：90-92．

[3]熊慧，尤一鳴．MC68單片機入門與實踐[M]．北京：北京航空航天大學出版社，2006：166-168．

[4]宋來弟，張永昭，曹印鋒．風、光互補供電系統在燃氣調壓站／箱上的應用[J]．城市燃氣，2012(12)：21-24．

[5]黃春芳．油氣管道儀表與自動化[M]．北京：中國石化出版社，2009：198-226．
