3．2．1線路屏蔽

城鎮燃氣場站及其附屬設施的金屬管線宜采用鎧裝電纜，當無法達到要求時，宜采取金屬管線屏蔽等措施處理。電纜屏蔽層除在兩端接地外，在穿越防雷區LPZ0B和LPZ1區交界時也應將屏蔽層做接地處理，線路較長時，屏蔽層宜多次接地。

用于敷設電纜的金屬管、橋架在穿越LPZ0B和LPZ1區交界時需可靠接地，并需做好跨接，線路較長時，且宜多次接地。

3．2．2金屬結構等電位

利用自身接閃的金屬罐，其上設備和線路屏蔽層應在其上下兩端與罐體可靠連接。

與金屬管道相連的金屬構件、金屬管道自身連接件、與金屬管道凈距小于10cm的金屬管道及金屬構件均應做好等電位連接。

3．2．3機房等電位聯結

燃氣場站機房和燃氣輸配系統沒施機房優先采用網狀或者星網混合等電位連接方式，其中閥室、清管站等小型站點機房可采用星形等電位連接。

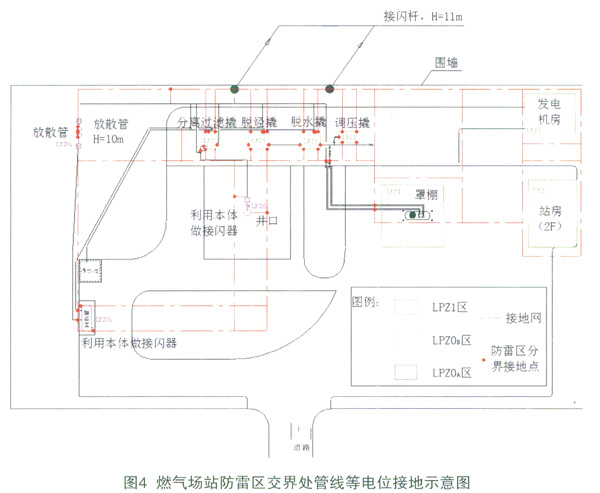

根據場站的實際情況，結合場站內直擊雷防護裝置(包括自身接閃的金屬設備)分布情況，按照《建筑物防雷設計規范》(GB50057—2010)和《建筑物電子信息系統防雷技術規范》(GB50343—2012)要求，對整個場站劃分防雷分區(見圖4)，根據分區情況，進行浪涌保護器設置^[8][9]。

?

3．3．1低壓配電系統

10kV低壓電路一般架空引入，其線路基本處于LPZ0A區范圍內，閃電電涌侵入概率特別大，應在其低壓側安裝相應通流容量及限壓水平的電源浪涌保護器。

低壓配電箱至各r藝區及辦公建筑電力線路處于LPZ0A區進入LPZ1區，應在不同分配電箱內加裝相應的浪涌保護器，同時結合用電設備情況確定浪涌保護器通流容量及限壓水平。

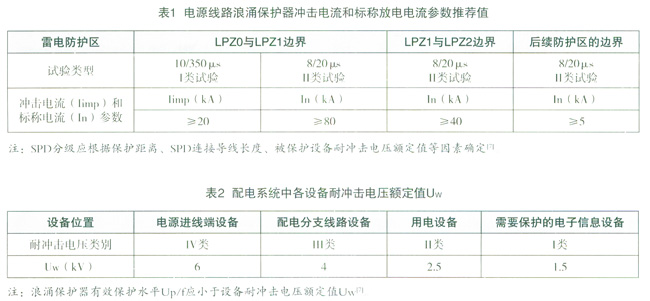

對于交流精細保護設備及直流設備，應該根據設備自身構造，結合其安裝位置等，確定更多防護等級，設置相應通流容量及限壓水平的浪涌保護器。(具體見表1、表2)

?

3．3．2信號系統

燃氣場站設備信號系統、監控報警系統、安防系統等電子信息系統是進行正常、安全生產的必備條件，但由于燃氣場站由于其內部金屬構件多、站內空曠，是易受雷電電磁感應的環境，加之電子設備自身的耐壓水平較低，除屏蔽措施和電源浪涌保護外，任需對電子線路進行浪涌保護。

設備信號系統、臨控報警系統、安防系統等電子信息系統信號線路穿越LPZ0。與LPZl區交界部分或全部敷設在LPZ0B的，應在線路進入LPZ1區或進入設備處加裝信號浪涌保護器，以有效防護過電壓侵入設備。安裝于爆炸危險和火災危險區域的浪涌保護器也需要滿足相應的防爆條件。

城鎮燃氣場站設施等接閃后，在雷電流(可高達200kA)通過引下線和接地網泄放過程中，引下線和地網附近出現巨大的電壓抬升，該抬升高電壓會使電流進入其附近金屬管道設施或者電子電氣系統中，出現閃擊電火花或過電壓，形成反擊現象。

金屬物或電力信號線路與防雷引下線之間的間隔距離應滿足Sa3≥0.06kclx，式中Sa3空氣中的間隔距離。lx－引下線計算點到連接點的長度(m)^[7]。

(1)在項目設計中要求設汁文件按規范從嚴設計要求；

(2)在項目施工中要求監理單位嚴把質量關，由于防雷裝置很多關鍵工序為隱蔽工程，只有嚴把施工質量關，方可安全杜絕隱患；

(3)根據相關規定做好各個燃氣場站及其附屬設施的防雷裝置的檢測工作，確保防雷設施的正常運行；

(4)制定相應的規章制定，對于防雷裝置設施登記造冊，自身定期檢修，形成體制。

本文通過對四川省境內近10年的閃電監測資料進行統計分析，發現四川省盆地內的雷電活動情況較頻繁，地閃密度明顯高于西部高原，且盆地內屬于經濟發達地區，城鎮燃氣站場及沿途閥室分布廣泛，管網密集，高層建筑中燃氣設施較多，存在大量的雷擊安全隱患。因此，四川省城鎮燃氣的雷電防護措施，需要嚴格按照對應的雷電防護技術標準進行防雷裝置的設計、施工，并嚴格遵照當地氣象部門雷電防護要求進行相應的防雷檢測，確保城鎮燃氣各類場站、閥室、管線和用戶端設施的雷電防護安全，最大限度地杜絕雷災事故，確保居民用氣的安全、平穩運行^[10]。

?
