摘? 要 在天然氣開發過程中,地面井口安全系統的實質是在傳統壓力安全閥(壓力泄放)的基礎上，增加一級在意外和失控情況下緊急截斷井口氣源的保護，它在陸地高壓、高產、高危天然氣井及海上石油平臺天然氣的安全生產上發揮著重要的作用。API RP14C標準已成為陸上和海上安全系統的通用規范。通過對比國內外井口安全系統的現狀，剖析國內安全系統存在的問題，描述井口安全系統的基本功能和技術要點，為天然氣生產找到一個安全，可靠和經濟的現場解決方案，即按照API RP 14C規范來分析、設計和生產井口安全系統。
??????? 主題詞：井口裝置 安全設備 地面 控制系統 安全閥
??????? 一、井口安全系統和API RP 14C標準
??????????? 美國石油協會和美國機械工程協會組織制定了API 和ASME標準，并被石油企業廣泛認可。盡管石油公司都采用了API和ASME標準，但還是不斷發生意外事故。美國政府便積極推動建立和強制實施更安全的標準。
??????? 海上天然氣井較為密集地固定在海上平臺上。平臺上排列著生產井和生產設備，如分離器、壓縮機等，還有許多工作人員在平臺上工作和生活，設備和人員高度集中。如果沒有嚴格的安全防范措施，發生事故的造成的損失無法估量。因此，海上天然氣井的安全系統應用發展比陸地領先。
??????? 初期防止天然氣匯泄漏是采用井口截斷閥和簡單的壓力傳感器來截斷采氣樹上的閥門。但由于這些系統的可靠性差、無法調校或調校精度低，不能有效地保護生產設備的安全，事故仍然不斷地發生。1960年后的10年中，墨西哥灣天然氣藏的開采速度加快，油公司和美國政府認識到必須盡快設計和使用更為可靠的安全系統。
??????? 20世紀70年代初,作為監察美國天然氣生產的美國政府責任部門------美國地質勘探局（USGS）依據API-RP-14C（海上石油平臺地面安全系統的分析、設計、安裝和測試的推薦做法，簡稱14C）制定了相應的法規，要求油公司必須遵循14C，其中包括應安裝的地面控制的井下安全閥（SCSSV）等內容。14C定義了海上平臺安全系統的最低要求。14C的目的是采用多級保護手段來預防天然氣泄漏事故。例如：14C要求的第一級保護PSH是壓力安全最高限保護，當壓力安全變得不安全時，PSH將感應壓力并動作，以截斷來自井口的流體；如果PSH失效或發生故障時，第二級保護將防止超壓，它是一個帶泄放功能的壓力安全閥（PSV）來實現的。
??????? 在1970年后的10年時，隨著14C在美國的強制實施，使得全世界海上石油平臺安全系統的設計得到了進一步的改善，國際油公司在項目中均采用14C的體系作為其通用規范在世界各地實施。和其他API規范一樣，許多國家要求把14C作為一個天然氣井口安全系統的設計標準，不僅把14C用在海上平臺，同樣也用于陸上的天然氣井口。
??????? API-RP-14C頒布以來，安全系統工業化得到了很好的發展。美國許多公司根據14C的要求來研制和生產用于安全系統的部件，壓力傳感器、液位開關、電磁閥、定時器和指示器等部件被開發和廣泛應用，設計出了各種簡捷實用的操作面板，形成了專業的設計和制造安全系統控制屏的公司。控制部件的廠家或美國的BWB、SIGMA、VERSA和英國的Bifold Fluidpower公司，都有35年以上的歷史，并成為部件生產行業的領先者。生產井口控制屏的廠家則集中在美中的休斯頓和新奧爾良地區，而TEST、PETROTECH、API、W-INDUSTRY等是最大的制造商，也為哈里伯頓、卡麥隆、貝克公司做配套服務。
??????? 二、陸上井口安全系統的現狀和基本做法
??????? 在美國，地面安全閥（SSV）通常與井口閘閥一起被稱為“重鐵”，常與井口采油樹成套采購，控制系統則納入地面控制流程統一考慮，單獨采購便于安裝的控制柜和安裝部件。“9.11”后，美國墨西哥灣的天然氣開采由海上進入了陸地，雖然產量低，但每口氣井都安裝了井口安全系統。
??????? API SPEC 6A對地面安全閥的定義：失去動力供給時即自動關閉的井口閥門總成。SSV閥應包括地面安全閥和閥門執行器；要求與采氣樹有同樣的材料等級、產品規范等級PSL和性能等級PR，要求有API 6A認證。
??????? 我國在2005年以前只有一些高危氣井（高含硫或特高產量氣井）安裝了進口的地面安全系統。隨著國家對安全和環境的高度重視，2005年頒布的國標GB50350-2005（2005-09-01實施）的《天然氣集輸設計規范》中明確規定“氣井井口應安裝井口高低壓緊急關斷閥”。
??????? 1．地面井口安全系統的基本功能和要求
??????? 地面井口安全系統的實質是在傳統的壓力安全閥（壓力泄放）的基礎上，增加一級在意外和失控情況下緊急截斷井口氣源的保護（見圖1），其功能和要求如下。
????????

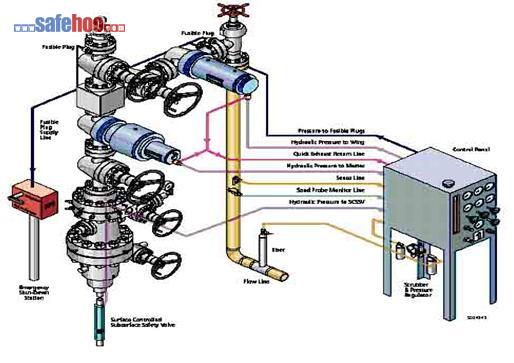

??????? 圖1實現WSSV、MSSV和SCSSV控制的系統圖
??????? （1）有序的對翼閥安全閥WSSV、主安全閥MSSV和井下安全閥SCSSV進行關斷和開啟。
??????? （2）在以下地方實施人工緊急關斷：①井口控制盤上；②遠程控制開關上；③RTU遠程終端上；④ESD緊急關斷站上。
??????? （3）在以下情況下采用自動緊急關斷：①檢測點壓力因故超高限（檢測到安全壓力高）；②地面管線爆管泄漏事故（檢測到安全壓力低）；③井口發生火災（易熔塞超過120゜C熔化）；④有毒氣體的泄漏及其他要求。
??????? 2．地面井口安全系統技術要點
??????? （1）井口安全系統是全天候使用的設備，對氣（液）管路部件的材料和工藝的要求較高，在溫差變化較大時，管路不能有泄漏。
