摘要變換工藝的簡要描述，通過分析變換工藝的工藝特點和壓力容器計算，說明變換爐的操作安全性及其操作建議。

關鍵詞 變化工藝 變化爐 設計計算 安全性 操作建議

1、變換工藝的簡要描述

變換反應映方程式：

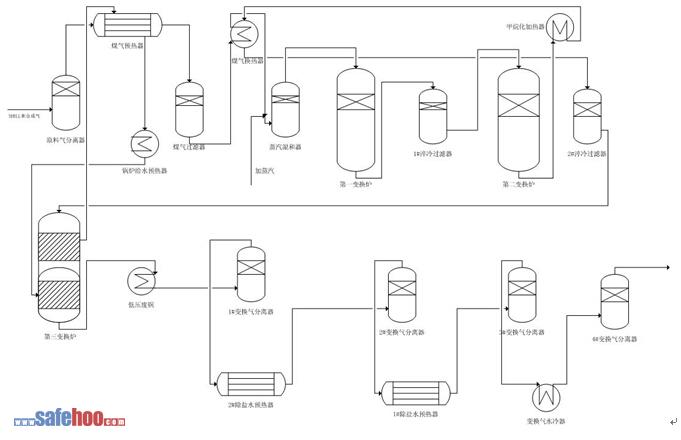

反應特點：可逆、放熱、反應前后體積不變、反應速度慢，必須依賴催化劑才能實現工業化生產。降溫、加壓、提高水碳比利于變換反應的進行，在工業化生產中，這些參數的選擇除了考慮設備等固定資產投資的經濟性以及催化劑特性外，還要考慮操作成本、設備腐蝕等因素。湖北化肥分公司煤代油改造工程變換工藝流程如下：

?

流程中主要設備20臺，其中反應設備3臺，換熱設備8臺，混合分離類設備9臺，分四個階段集中在3臺變換爐中完成變換反應，變換爐設備特性以及變換各主要階段工藝氣成分數據分別見表一和表二，本文結合工藝數據，通過壓力容器常規計算說明變換爐在操作中的安全注意事項并提出操作建議。

表一 設備特性表（壓力單位Mpa）

表二 工藝氣體成分表（溫度：℃，壓力：Mpa）????????????????????????

?

2、變換爐筒體強度核算

通過對該單元主要設備變換爐的強度核算，說明設備的安全性以及在生產操作過程中必須注意的幾個問題。

計算依據GB150-1998第5.2條的規定：

設計溫度下筒體計算厚度 ???????????????????????????（5-1）

設計溫度下筒體計算應力 ??????????????????????（5-2）

設計溫度下筒體最大允許工作壓力 ???????????????（5-4）

Pc ??????????????????????????????????????????????????設計壓力

D_i???????????????????????????????????????????????????圓筒內直徑

[σ]^t???????????????????????????????????????????????? ^???許用應力

δ_e??????????????????????????????????????????????????? 有效厚度

φ???????????????????????????????????????????????????? 焊縫系數
