摘要：介紹了我國城市燃氣管道帶壓不停輸封堵技術的種類和適用范圍。研究出新型皮碗，解決了原皮碗式封堵存在的燃氣泄漏和積存鐵屑問題。改進后的皮碗式封堵技術經濟效益和社會效益顯著。

關鍵詞：帶壓不停輸封堵；膨脹桶式封堵；皮碗式封堵

　　在我國城市燃氣管網的搶險和改造中，應用帶壓不停輸封堵技術已近20a^[1、2]，近年來取得了突破性進展。

1 帶壓不停輸封堵技術
1．1 技術簡介
　　我國城市燃氣管道帶壓不停輸封堵技術主要分為氣囊式、皮碗式和膨脹桶式。氣囊式封堵適用于低壓城市燃氣管道，皮碗式和膨脹桶式適用于高中壓燃氣管道^[3]。
　　我國高中壓城市燃氣管道主要采用膨脹桶式封堵技術，即先在帶壓狀態下，用開孔機械將所需改造或搶修的管段整管切斷，然后用封堵器將膨脹桶(外表面粘有耐高壓膠板)沿著切斷孔送入管道中央，通過封堵器的傳動裝置將桶膨脹，從而封住氣源。西方發達國家燃氣行業普遍采用皮碗式封堵技術，即在管道上用開孔機械切出馬鞍形孔，再用封堵器通過液壓傳動推動曲柄連桿，將高分子橡膠皮碗送入管內，推向供氣反方向，達到封堵氣源的目的。
1．2 技術比較
　　皮碗式封堵所需開孔時間短，皮碗在管道內行進時所受推力較大，密封效果好，適用壓力范圍廣。但由于皮碗為圓錐形，當遇到失圓度較大的管道或螺紋管時，效果就不理想了。另外，對于城市燃氣管網而言，由于無法帶走管道內鐵屑等雜質，會影響皮碗的封堵效果。因此國內燃氣管道多采用膨脹桶式封堵技術。
　　膨脹桶式封堵主要針對較惡劣的管道狀況而設計，由于封堵孔是整個管徑，因此無論管道有無雜質或變形，都不會影響封堵效果。但是這種方式需要進行整管切斷，因此耗時較長，成本較高，也影響交通。另外，受其設計原理及制造工藝的限制，一般僅用于高中壓燃氣管道。
　　皮碗式和膨脹桶式封堵各有優點，膨脹桶式封堵技術在我國應用廣泛，工藝成熟，而皮碗式封堵技術效率高，成本低。目前經過進一步研發，皮碗式封堵技術已取得重大突破。

2 皮碗式封堵技術的改進
2．1 存在的問題
　　① 目前國內燃氣管道大多采用螺旋焊縫管，這種管道的橢圓度、管道內壁的光潔度都很差，而且在內壁有一條凸起的螺旋縫。改進前的封堵皮碗的密封面是一個斜平面(皮碗結構見圖1)，進入管道后密封面的整個平面都受力，由于受管道橢圓度影響而受力不均，整個密封面上會產生褶皺造成燃氣泄漏。
?

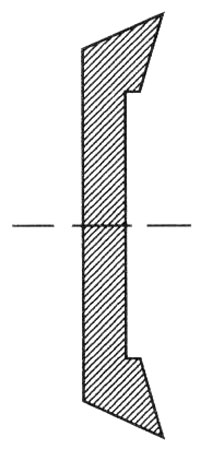

圖1 改進前的皮碗結構
Fig．1 Structure of sealing cup before innovation

　　②管道開孔后會產生鐵屑，而管道中流速較低的燃氣無法將其帶走，鐵屑會積存在開孔處管道的內壁上影響密封效果。
