??? 3.2 陽極地床結構改造

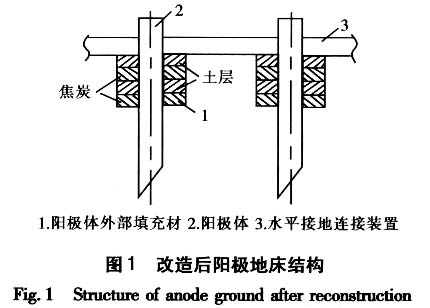

? ??陽極地床結構采用聯合式。陽極地床埋設在地下水位較高且潮濕的地面2 m以下，由10根高硅鑄鐵管陽極體組成，每根長2.0 m。為克服陽極體間電流干擾，加大了陽極體間隔，間隔為3 m，陽極體呈一字形垂直于被保護管線埋設。改造后陽極地床結構見圖1。
??? 陽極體外部填充料的直徑為1000 mm，填充料周圍填充細砂。高硅鑄鐵管陽極體規格為ф133×5，高度為2000 mm，水平接地連接裝置(高硅鑄鐵管)規格為ф89×5。
??? 3.3 其他措施
??? ① 陽極體與水平接地連接裝置的連接處焊接必須牢固，焊縫須進行加強級防腐絕緣處理。匯流點采用焊接連接，焊接應牢固可靠，電纜以鍍鋅鋼管做套管，套管與電纜間用瀝青澆注，待干實后用高壓電火花檢漏儀檢查(電壓為2.4 kV)，應連接良好[3]。
??? ② 為了保證陽極體外部填充料的低電阻，回填焦炭應確保密實，并保證填料中無外來雜質，陽極體外部填充料安裝后應澆水浸濕口]。
4 運行效果
??? 陽極地床改造完成后，我們測定有關指標如下：陽極體接地電阻＜2 Ω，符合文獻[4]要求；恒電位儀輸出電壓為2～30 V，電流為1～15 A，均在額定范圍之內[4]；燃氣輸氣管道兩末端保護電位均在-(0.85～1.20)V范圍內，符合文獻[4]要求。各項指標均達到文獻[4]要求，證明陰極保護運行良好。通過1年的運行實踐，本次改造滿足了陰極保護的設計要求，狀況良好，運行平穩可靠。
參考文獻：
[1] (加)Roberge P R(著)，吳蔭順，李久青，曹備，等(譯).腐蝕工程手冊[M].北京：中國石化出版社，2003.
[2] (德)貝克曼W V，施文克W，普林茲W(著)，胡士信，王向農，徐快，等(譯).陰極保護手冊[M].北京：化學工業出版社，2005.
[3] SYJ 4006—90，長輸管道陰極保護工程施工及驗收規范[S].
[4] SY/T 0036—2000，埋地鋼質管道強制電流陰極保護設計規范[S].
?
