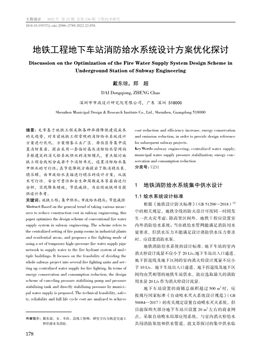

178
工程設計 2022 年 第22 期 總第126 期 工程技術研究
地鐵工程地下車站消防給水系統設計方案優化探討
戴東瓊，鄭 超
深圳市市政設計研究院有限公司，廣東 深圳 518000
摘要：文章基于地鐵工程采取各種舉措降低建設成本
的大趨勢，對目前地鐵工程常規的消防給水系統設計
方案進行優化。方案借鑒工業廠區、居住區等集中設
置消防泵房，提出采用一套臨時高壓消防給水管網向
多棟建筑的消火栓系統供水的消防模式，重點探討地
鐵工程全線劃分成若干個消防單元，設置消防給水集
中供水的可行性；在節能降耗方面提出了取消穩壓泵、
穩壓罐，由市政給水直接進行穩壓的設計方案，從技
術可行性、安全可靠性和全生命周期成本等層面進行
分析，實現降本增效，節能減排，為后續地鐵項目提
供設計參考。
關鍵詞：地鐵工程；集中供水；市政給水穩壓；節能減排
Abstract: Based on the general trend of taking various measures
to reduce construction cost in subway engineering, this
paper optimizes the design scheme of conventional fire water
supply system in subway engineering. The scheme refers to
the centralized setting of fire pump rooms in industrial plants
and residential areas, and proposes a fire fighting mode of
using a set of temporary high-pressure fire water supply pipe
network to supply water to the fire hydrant system of multiple
buildings. It focuses on the feasibility of dividing the
whole subway project into several fire fighting units and setting
up centralized water supply for fire fighting. In terms of
energy conservation and consumption reduction, the design
scheme of canceling pressure stabilizing pump and pressure
stabilizing tank and directly stabilizing pressure by municipal
water supply is proposed. The technical feasibility, safety,
reliability and full life cycle cost are analyzed to achieve
Discussion on the Optimization of the Fire Water Supply System Design Scheme in
Underground Station of Subway Engineering
DAI Dongqiong, ZHENG Chao
Shenzhen Municipal Design &amp;amp; Research Institute Co., Ltd., Shenzhen, Guangdong 518000
DOI:10.19537/j.cnki.2096-2789.2022.22.058 .
作者簡介： 戴東瓊，女，本科，高級工程師，研究方向為軌道交通工
程給排水及消防。
1 地鐵消防給水系統集中供水設計
1.1 給水系統設計標準
根據《地鐵設計防火標準》（GB 51298—2018）[1]
中的相關規定，地鐵全線的防火設計可按同一時間發
生一次火災考慮；除高架區間外，地鐵工程應設置室
內外消防給水系統；當市政給水管網能滿足消防用水
量要求，但供水壓力不能滿足設計消防供水壓力要求
時，應設置消防水泵。
地鐵消防給水系統的設計標準：地下車站的室內
消火栓設計流量不應小于20 L/s；地下車站出入口通道、
地下折返線及地下區間的室內消火栓設計流量不應小
于10 L/s。地下車站出入口通道、地下折返線及地下區
間均由其相鄰的地鐵車站供水，故應選取最大的消防
用水量20 L/s 作為消火栓設計流量。
地下車站設置的商鋪總面積超過500 m2 時，應
按現行國家標準《自動噴水滅火系統設計規范》（GB
50084—2017）的有關規定設置自動噴水滅火系統，但
目前深圳大部分地下車站只設置20 m2 左右的商業網
點，采取自動噴水局部應用系統，與室內消火栓給水
共用消防泵組和供水管道，故文章探討的集中供水臨
cost reduction and efficiency increase, energy conservation
and emission reduction, in order to provide design reference
for subsequent subway projects.
Key Words: subway engineering; centralized water supply;
municipal water supply pressure stabilization; energy conservation
and consumption reduction
分類號：U231
179
工程技術研究 第7卷 總第126期 2022年11月 工程設計
時高壓消防給水系統不包括需要設置自動噴水滅火系
統的地下車站。
深圳的市政給水管網條件較好，基本能滿足地鐵
地下車站消防用水量要求，但難以滿足最不利點消火
栓栓口動壓不應小于0.25 MPa 的壓力要求，需設置消
防泵房進行加壓供給。對于有兩路水源的地下車站，
深圳、上海等城市允許消防水泵從市政管網上直接抽
水，但廣州、成都等城市不允許直抽，要求設置消防
水池。對于只有一路水源的地下車站，按照規范要求，
均需增設消防水池。增設消防泵房、消防水池加大了
地下車站的建筑規模、增加了土建造價，考慮到地下
車站用房十分緊張的特點，設計師需尋求新的設計思
路，在滿足規范和消防安全的前提下優化設計，合理
配置消防設施，簡化系統設置。
1.2 給水系統集中供水設計方案
《消防給水及消火栓系統技術規范》（GB 50974—
2014）[4] 第6.1.11 條指出，在工業廠區、居住區等建
筑群采用一套臨時高壓消防給水系統向多棟建筑的水
滅火系統供水是一種經濟合理的消防給水方法。在以
往的設計中，地鐵的場段、停車場也都采用這種集中
供水臨時高壓系統消防給水方式，一般在綜合樓集中
設置消防泵房和消防水池，加壓后通過設置的加壓消
防給水環網向場段、停車場的其他建筑統一供給消防
用水。但目前國內地鐵車站的消防給水設計，一直把一
個車站與其相鄰上游或下游的一個地下區間作為一個獨
立的消防單元，每個車站都設置消防泵房，加壓供給車
站及其相鄰上游或下游的一個地下區間的消防給水。
受民用建筑集中供水臨時高壓消防給水系統的啟
發，筆者認為，可以把常規的地鐵車站消防給水系統
加以優化，把相鄰的3 座車站及其連通的地下區間整
體考慮為一個特殊的地下公共建筑群，劃分為同一個
消防單元，把居中的地鐵車站作為消防主站，上下游
相鄰車站設為從屬站，由消防主站負責上下游相鄰車
站及地下區間的消防供水。在消防主站集中設置消防
泵房，加壓后經區間2 根DN150 的消防給水管輸送至
相鄰從屬站，形成消火栓給水環網，供給相鄰從屬站
及地下區間的集中供水臨時高壓消防給水系統，具體
方案詳見圖1。
1.3 給水系統集中供水設計要點
《消防給水及消火栓系統技術規范》（GB 50974—
2014）[5] 第6.1.11 條規定，建筑群共用臨時高壓消防
給水系統時，要求公共建筑宜為同一產權或物業管理
單位，地鐵地下車站滿足這一規定，故采用集中供水
臨時高壓消防給水系統在規范層面沒有阻礙。
地下車站采用集中供水臨時高壓消防給水系統，
其供水方式由原來的只供給1 個車站及其相鄰上游或
下游的1 個地下區間擴展至供給相鄰3 個車站及連通
車站的2 個地下區間，取消了2 個車站的消防泵房，
對于緊張的地下空間縮減建筑規模、降低土建及設備
投資起到重要作用。當?shù)叵萝囌局苓厽o市政水源，或
僅有一路市政水源，可將該車站設為從屬站，集中供
水臨時高壓消防給水系統可解決車站的消防水源問題。
地下車站采用集中供水臨時高壓消防給水系統，
應結合站間距、線路坡度合理劃分消防單元，確定消
防主站的服務范圍。消防主站應選擇市政給水條件好
的車站，且供水范圍應通過水力計算確定，消火栓栓
口處靜壓不應超過1.00 MPa，當消火栓栓口動壓超過
0.50 MPa 時，應選用減壓穩壓型消火栓。
地鐵車站采用集中供水臨時高壓消防給水系統，
在深圳地鐵上暫無相關案例。但深圳地鐵在智慧運維、
智慧車站等國內前沿創新方面處于第一梯隊，為地鐵
車站采用集中供水臨時高壓消防給水系統提供了強有
力的技術支撐和安全保障。地鐵車站采用集中供水臨
時高壓消防給水系統可結合物聯網消防控制模式，以
消防水泵出水管上設置的壓力開關、市政給水消防穩
壓管上設置的流量開關作為觸發信號，直接控制啟動
消防水泵，同時通過壓力開關、流量開關、報警信號、
控制裝置等，對每個消防單元的消防給水系統的實時
水壓、實時流量進行采集、記錄、顯示、上傳，全時
段監測，實現高精度風險監控，減少誤報警及誤操作。
地下車站采用集中供水臨時高壓消防給水系統，
運營管理部門需配合地下車站片區的消防救援部門共
同制定消防應急管理聯動機制，做好消防演習，積累
相關管理經驗，進一步完善消防應急管理措施。
2 地鐵消防給水系統市政給水穩壓設計
2.1 給水穩壓設計方案的合理性
目前深圳已建及在建的地鐵線路，采用臨時高壓
市政水源市政水源
消防泵房
從屬站 消防主站 從屬站
設流量開關 設流量開關
市政穩壓管 市政穩壓管
區間消防管
（兼轉輸管）
區間消防管
（兼轉輸管）
圖1 集中供水臨時高壓消防給水系統示意圖
180
工程設計 2022 年 第22 期 總第126 期 工程技術研究
消防給水系統的地下車站，均按照“消防主泵+ 穩壓
泵+ 穩壓罐”的方式進行設備配置，穩壓泵和穩壓罐
的作用主要是維持非消防工況時最不利點處消火栓的
靜水壓力，發生火災時消防主泵運行，穩壓泵和穩壓
罐停止工作[2]。在降低工程總體造價的大環境下，在
不違反國家及地方相關規范的前提下，需要尋求更加
經濟有效的方式來簡化系統[3]，建議取消穩壓泵和穩
壓罐，采用市政給水穩壓的消防設計方案，具體方案
詳見圖2。
車站內消防給水環狀管網
車站消防泵房
流量開關
市政水源
圖2 市政給水穩壓設計原理圖
《消防給水及消火栓系統技術規范》（GB 50974—
2014）[4] 第6.1.9 條規定，當市政供水管網的供水能
力在滿足生產、生活最大小時用水量后，仍能滿足初
期火災所需的消防流量和壓力時，市政直接供水可替
代高位消防水箱；《地鐵設計防火標準》（GB 51298—
2018）[1] 第7.5.5 條規定，對于無法利用市政給水管網
的壓力進行穩壓的臨時高壓系統，應設置穩壓泵和穩
壓罐。
由此得知，當市政管網的供水能力可以滿足室內
消火栓系統的穩壓要求時，可取消穩壓泵和穩壓罐，
地下車站采用市政給水穩壓的消防方案是可行的。
2.2 給水穩壓方案應用要點
采用市政給水穩壓方案時，應對引入地下車站的
消火栓市政給水穩壓管進行24 h 水壓監測，確保市政
給水管網24 h 內的最低壓力能滿足地下車站最不利點
消火栓處0.07 MPa 的靜壓要求。深圳的市政給水管網
供水水壓普遍在0.25 ～ 0.30 MPa，大部分地下車站都
具備市政給水穩壓的條件。
采用市政給水穩壓方案，建議在穩壓管上設置流
量開關，流量開關宜按照1.5 L/s 設置動作信號，與消
火栓報警按鈕、消防水泵出水管上的壓力開關等一同
接入火災報警系統進行遠程監控，并作為觸發信號，
直接控制啟動消防水泵。
采用市政給水穩壓消防方案的地下車站，充分利
用了市政給水水壓，后續運營期間無須運行穩壓泵增
壓，實現了節能減排，同時取消穩壓泵及穩壓罐，減
少了泵房的建筑面積和設備投資，降低了建設成本。
優化后的消防泵房布置方案詳見圖3。
5 100
1 500
1 800
1 800
750 750 2 000
消防泵房
集水井
巡檢柜
配電柜 巡檢柜
控制柜
應急柜
22.44 m2
4 400
1 300
1 600
750
800
800
2 000
750
圖3 市政穩壓方案消防泵房布置圖（單位：mm）
3 結束語
文章結合技術可行、縮減規模、節約能源、運營
維護等因素，提出了軌道交通工程在降低工程總體造
價的大環境下的消防給水系統優化方案，地鐵車站消
防給水系統集中供水設計方案具有減少消防泵房數量、
節約地下空間資源、降低投資、減少值守人員的明顯
優勢；市政給水穩壓消防方案，充分利用了市政給水
水壓，減少后續運營費用，真正實現了節能減排。深
圳地鐵在智慧運維、智慧車站等國內前沿創新處于第
一梯隊，完全有條件在后續地鐵建設項目中積極示范
應用，積累經驗，以便進一步推廣。設備專業的創新
應奔著集約高效的目標，隨著未來科技的發展，軌道
交通行業必將逐步走向全面的智慧建設與智慧運維。
參考文獻
[1] 上海市隧道工程軌道交通設計研究院, 公安部天津消防研究所. 地
鐵設計防火標準:GB 51298—2018[S]. 北京: 中國計劃出版社,2018.
[2] 耿一迪. 鐵路車站室外給水及消防系統管網結合設計方案[J]. 中國
鐵路,2022(6):137-142.
[2] 翟建斌. 蘭州市地鐵一號線消防系統設計的評價與優化[D]. 蘭州:
蘭州大學,2020.
[4] 中國中元國際工程公司. 消防給水及消火栓系統技術規范:GB
50974—2014[S]. 北京: 中國計劃出版社,2014.
