(2)給水流量對水位的影響，即控制通道的動態特性? 在給水流量作用下，水位階躍響應曲線如圖18—4所示。把汽包和給水看作單容對象，水位響應曲線如圖中H1線。但由于給水溫度比汽包內飽和水的溫度低，所以給水量變化后，使汽包中氣泡含量減少，導致水位下降。因此實際水位響應曲線如圖中H線，即當突然加大給水量后，汽包水位一開始不立即增加，而要呈現出一段起始慣性段。用傳遞函數來描述時，它相當于一個積分環節和一個純滯后環節的串聯，可表示為

?

　　式中，ε0為給水流量作用下，階躍響應曲線的飛升速度；τ為純滯后時間。

　　給水溫度越低，線滯后時間τ亦越大。一般，約在15一lOOs之間。如采用省煤器，則由于省煤器本身的延遲，會使τ增加到100～200s之間。

　　(3)鍋爐排污、吹灰等對水位也有影響? 鍋爐排污直接自汽包里放水，吹灰時使用鍋爐自身的蒸汽，這些都是短時間負荷的擾動。

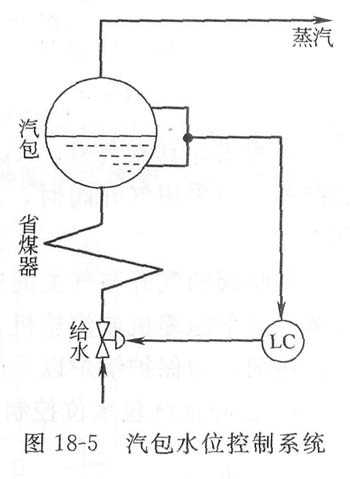

　　2．汽包水位控制系統? 汽包水位的控制手段是控制給水，基于這一原理，可構成如圖18—5所示的單沖量控制系統。這里指的單沖量即汽包水位。這種控制系統是典型的單回路控制系統。當蒸汽負荷突然大幅度增加時，由于假水位現象，控制器不能開大給水閥增加給水量，以維持鍋爐的物料平衡，而是關小控制閥的開度，減少給水量。等到假水位消失后，由于蒸汽量增加，送水量反而減少，將使水位嚴重下降，波動很厲害，嚴重時甚至會使汽包水位降到危險程度以致發生事故。因此對于停留時間短、負荷變動較大的情況，這樣的系統不能適應，水位不能保證。然而對于小型鍋爐，由于汽包停留時間較長，在蒸汽負荷變化時，假水位的現象并不顯著，配上一些聯鎖報警裝置，也可以保證安全操作，故采用這種單沖量控制系統尚能滿足生產的要求。

?

　　3．雙沖量汽包水位控制系統? 在汽包水位的控制中，最主要的擾動是負荷的變化。如果根據蒸汽流量來校正作用，就可以糾正虛假水位引起的誤動作，而且使控制閥的動作十分及時，從而減少水位的波動，改善控制品質。將蒸汽流量信號引入，就構成汽包水位雙沖量控制系統。圖18—6是典型的汽包水位雙沖量控制系統的原理及方塊圖。這是一個前饋(蒸汽流量)加單回路反饋控制的復合控制系統。這里的前饋系統僅為靜態前饋，若需要考慮兩條通道在動態上的差異，須加入動態補償環節。加法器的輸出是

　　P0=C1Pc十C2Ps+Co??? (18—3)

　　式中，Pc為液位控制器的輸出；Ps為蒸汽流量變送器的輸出；Co為初始偏置數；C1，C2為加法器系數。

　　由圖18—6方塊圖可知，C2起著靜態前饋控制器的作用，按前饋控制設計原理

?

　　因為KpD具有負號，KMD和KpH均具有正號，所以C2的符號取決于控制閥的符號。當采用氣開閥時，Kv具有正號，則C2應為正號；當采用氣關閥時，則相反。

　　控制閥的氣開與氣關的選用，一般從生產安全角度考慮。如果高壓蒸汽是供給蒸汽透乎壓縮機或汽輪機，那么為保證這些設備選用氣開閥為宜；如果蒸汽僅用作熱劑，為保護鍋爐以采用氣關閥為宜。
